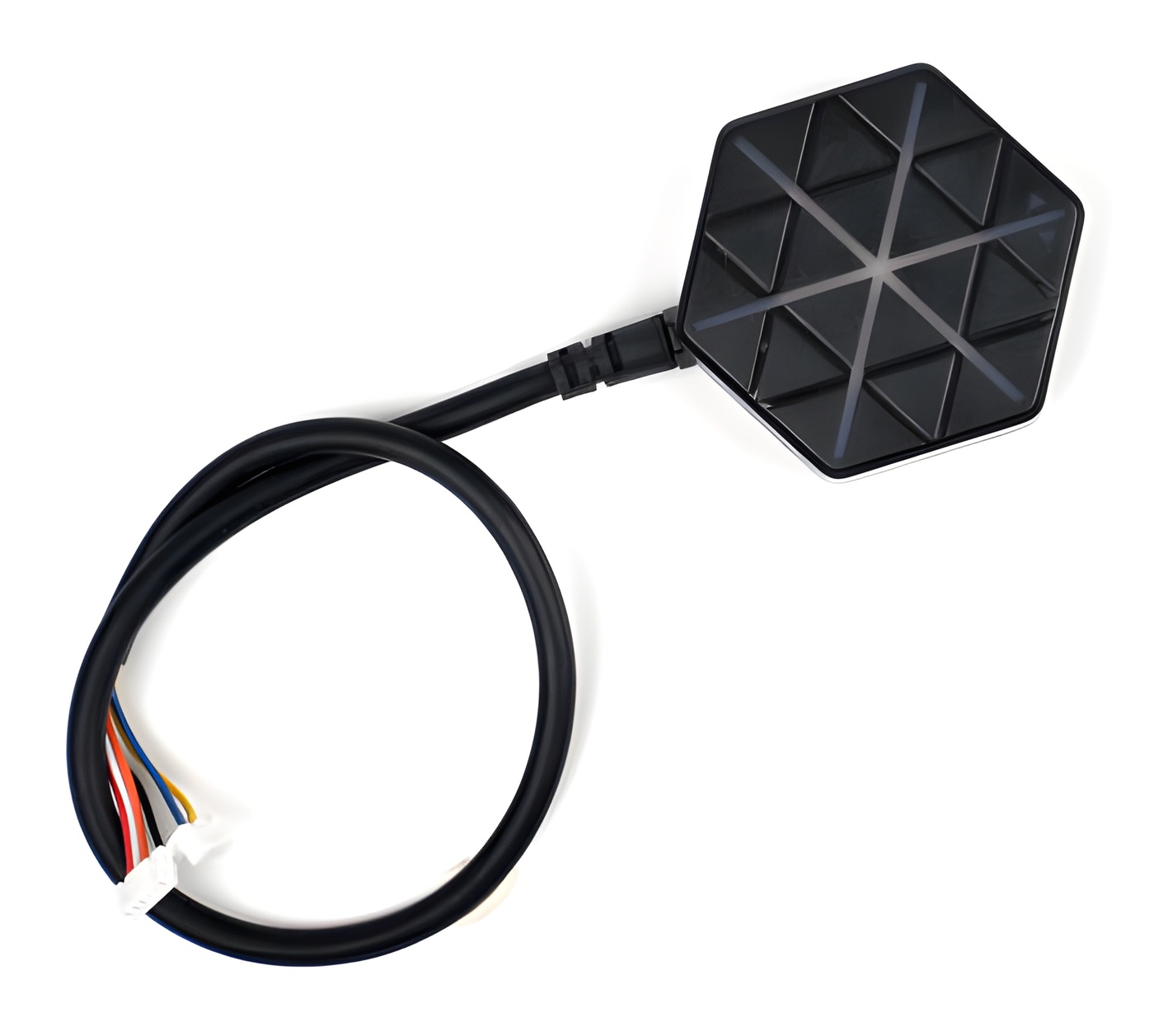

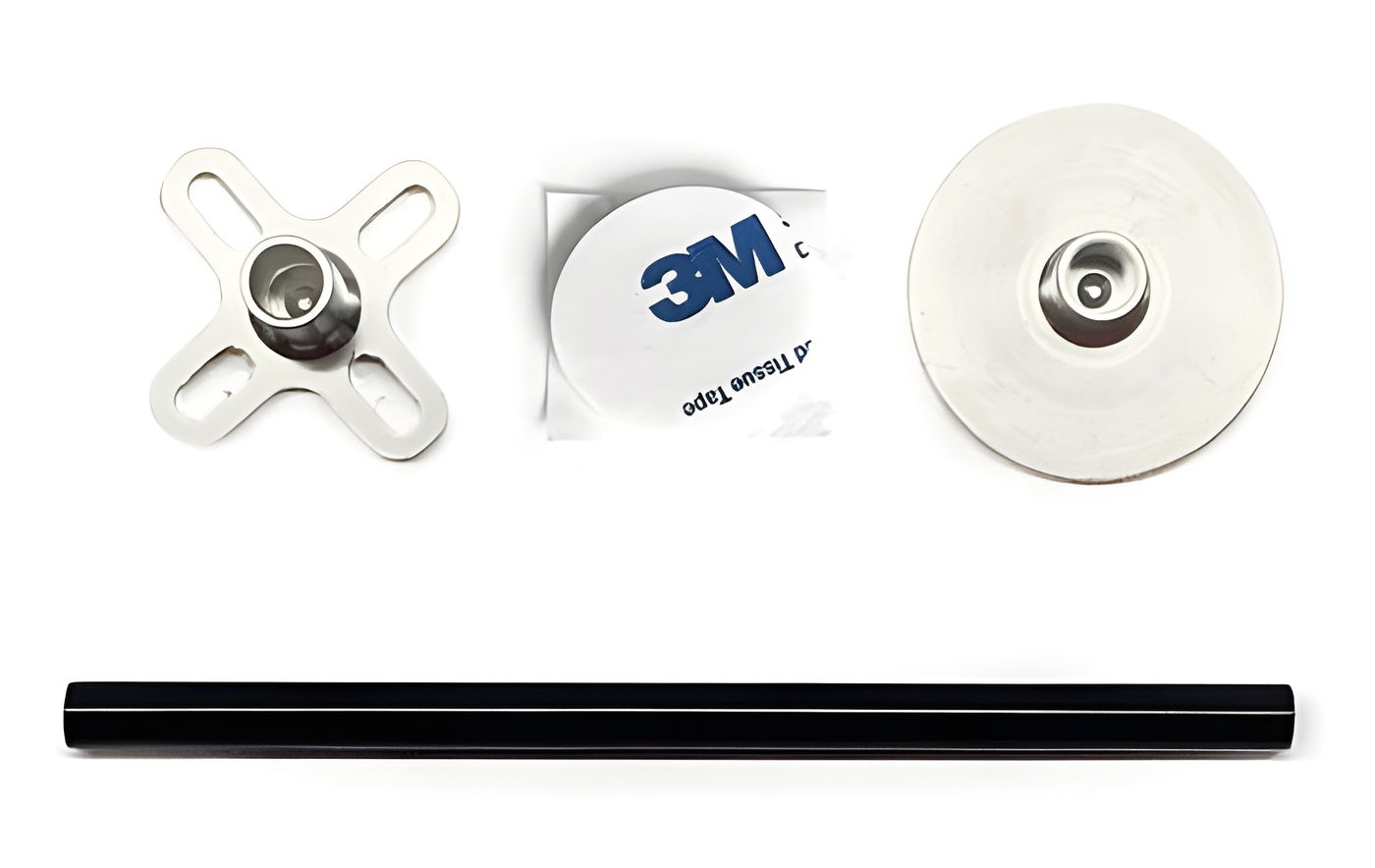

RadioLink SE100 GPS Incl. GPX Holder SE100

Radiolink SE100 M10N GP – Hochpräzises GPS-Modul mit doppelter Entstörung & 50 cm Genauigkeit

Der Radiolink SE100 M10N GP ist ein leistungsstarkes GNSS-Modul für professionelle UAVs, Industrieanwendungen und Umgebungen mit starken Störsignalen. Dank doppelter Anti-Interferenz-Technologie, Dreifrequenz-Empfang und hochselektiven Keramikantennen liefert das Modul selbst unter extremen Bedingungen zuverlässige Positionsdaten mit bis zu 50 cm Genauigkeit.

Hauptmerkmale des Radiolink SE100 M10N GP

• Doppelte Entstörungstechnologie für störungsintensive Umgebungen
• Positionsgenauigkeit bis zu 50 cm
• Ortung von 20 Satelliten in nur 6 Sekunden (freies Gelände)
• Stabile Positionierung selbst im Talgrund
• Dreifrequenz-Quad-GNSS: BD1, GPS/L1, Galileo/E1, GLONASS/G1
• 2,5 dBi Keramik-Chip-Antenne mit hoher Verstärkung
• Zweistufiger Murata SAWF-Filter (78 dB Dämpfung)
• Automatische Protokollumschaltung je nach Flugcontroller
• Integrierter elektronischer Kompass IST8310
• Aktualisierungsrate bis 20 Hz

Doppelte Anti-Interferenz-Technologie

Der SE100 ist speziell für Umgebungen mit starken Störquellen entwickelt, wie z. B. Hochleistungs-Bildübertragungssysteme auf Drohnen oder Hochspannungsleitungen.

• Entstörung: Zweistufiger SAWF-Filter mit 78 dB Dämpfung reduziert Störungen außerhalb des Bandes.
• Störunterdrückung: Hochlinearer LNA mit In-Band-1-dB-Kompressionspunkt von –3 dBm minimiert Reststörungen.

Hervorragende Ortungsleistung

• Positionsgenauigkeit: bis zu 50 cm (Quad-Modus)
• 20 Satelliten in 6 Sekunden (freies Gelände)
• Stabile Ortung selbst in Tälern oder schwierigen Umgebungen
• Dreifrequenzbetrieb: 1561 ± 1 MHz, 1575 ± 1 MHz, 1602–1610 MHz
• Unterstützte Systeme: BD1, GPS/L1, Galileo/E1, GLONASS/G1

Automatische Protokollerkennung

Standardmäßig sendet der SE100 im NMEA-Protokoll. Wird er jedoch an einen Flugcontroller angeschlossen, erkennt er automatisch dessen Protokoll und passt sich an. Nach dem Trennen kehrt er wieder zu NMEA zurück.

Top-Hardwarekonfiguration

• GPS-Decoder: Radiolink SE100 mit Ublox M10050
• Kompass: Hochpräziser IST8310 (I2C)
• Antenne: 2,5 dBi Keramik-Chip-Antenne mit hoher Selektivität
• Verstärker: MMIC-Hochleistungs-LNA
• Filter: Zweistufiger Murata SAWF

Technische Daten – Radiolink SE100 M10N GP

• Positionsgenauigkeit: 50 cm (Quad), 250 cm (Single)
• Geschwindigkeitsgenauigkeit: 0,1 m/s
• Max. Höhe: 50.000 m
• Max. Geschwindigkeit: 515 m/s
• Max. Beschleunigung: 4 G
• Aktualisierungsrate: bis 20 Hz
• Empfindlichkeit: Tracking –167 dBm, Erfassung –163 dBm
• Kaltstart: 26 s
• Warmstart: 1 s
• Protokoll: NMEA (automatische Umschaltung möglich)
• Baudrate: 38.400
• Spannung: 5 V ± 5 %
• Stromverbrauch: 50–100 mA
• Anschlüsse: UART (GPS), I2C (Kompass)
