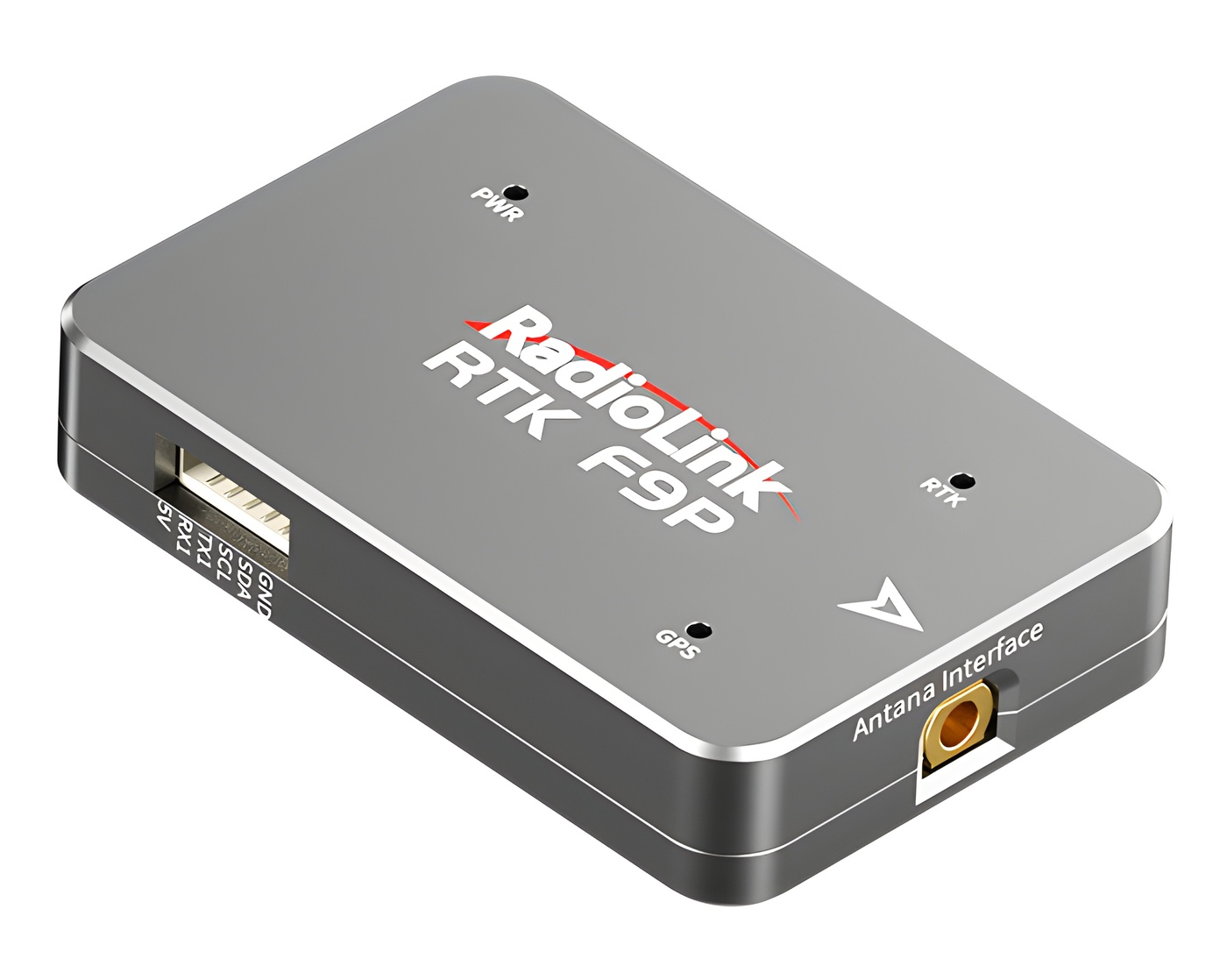

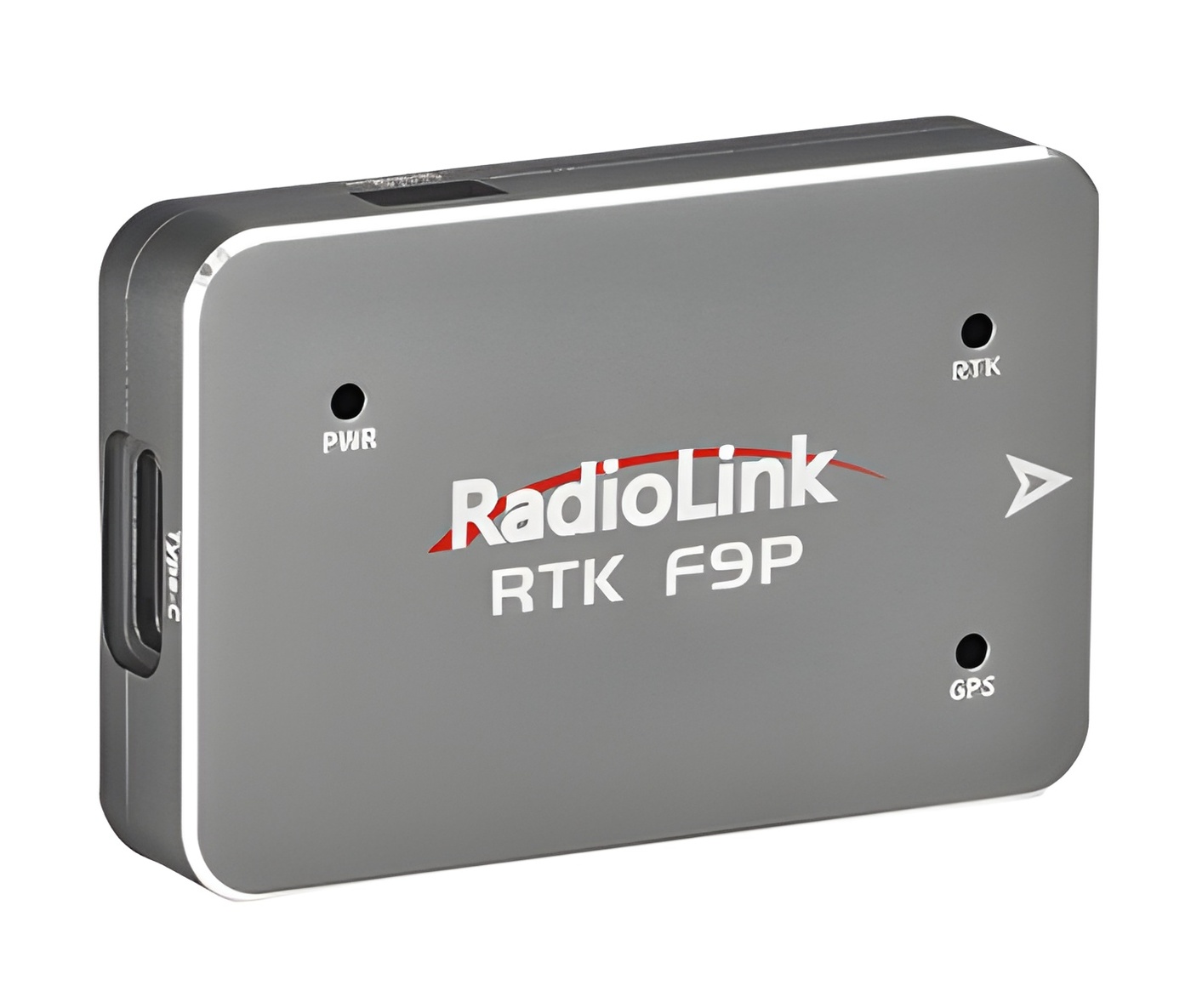

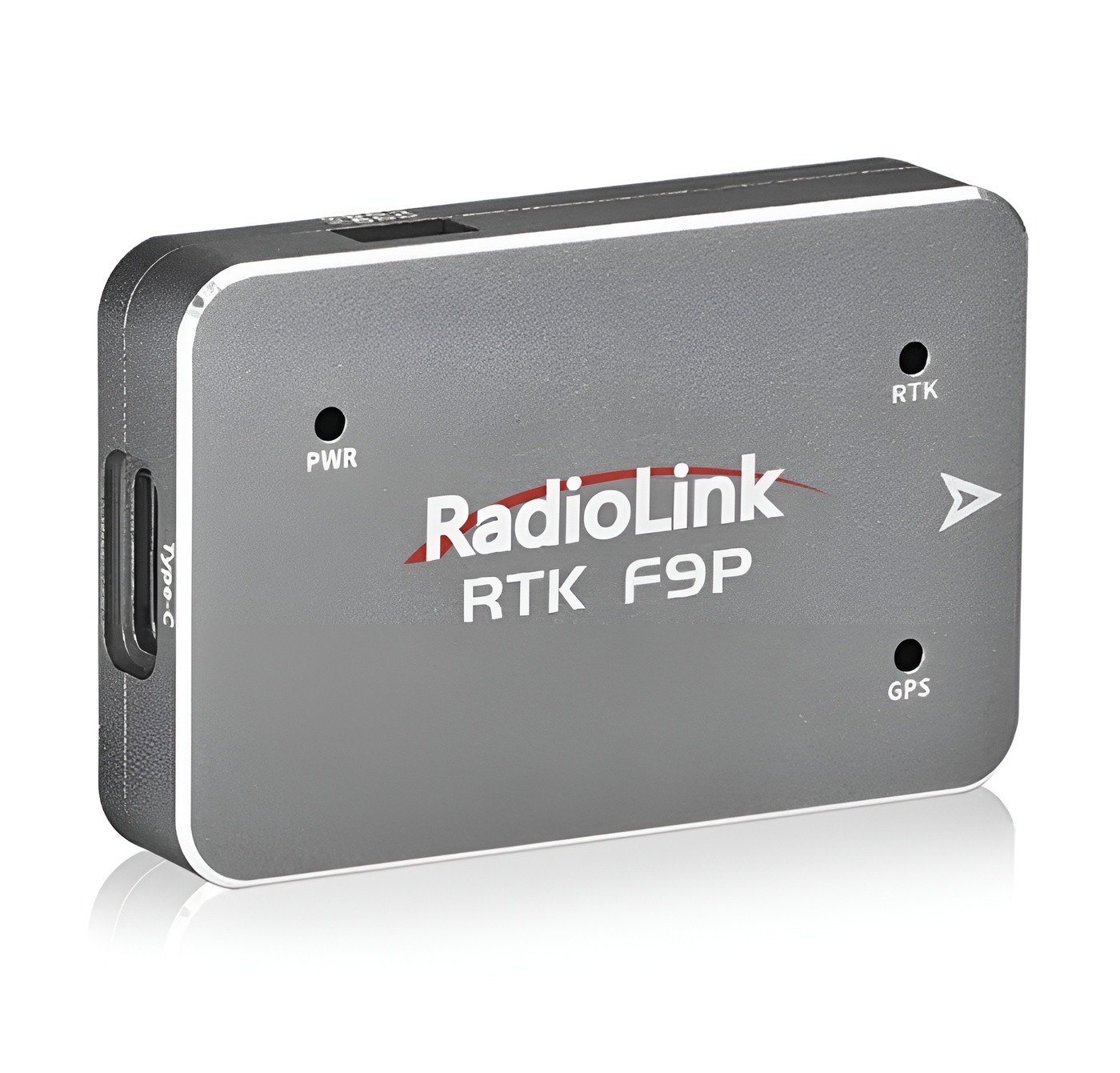

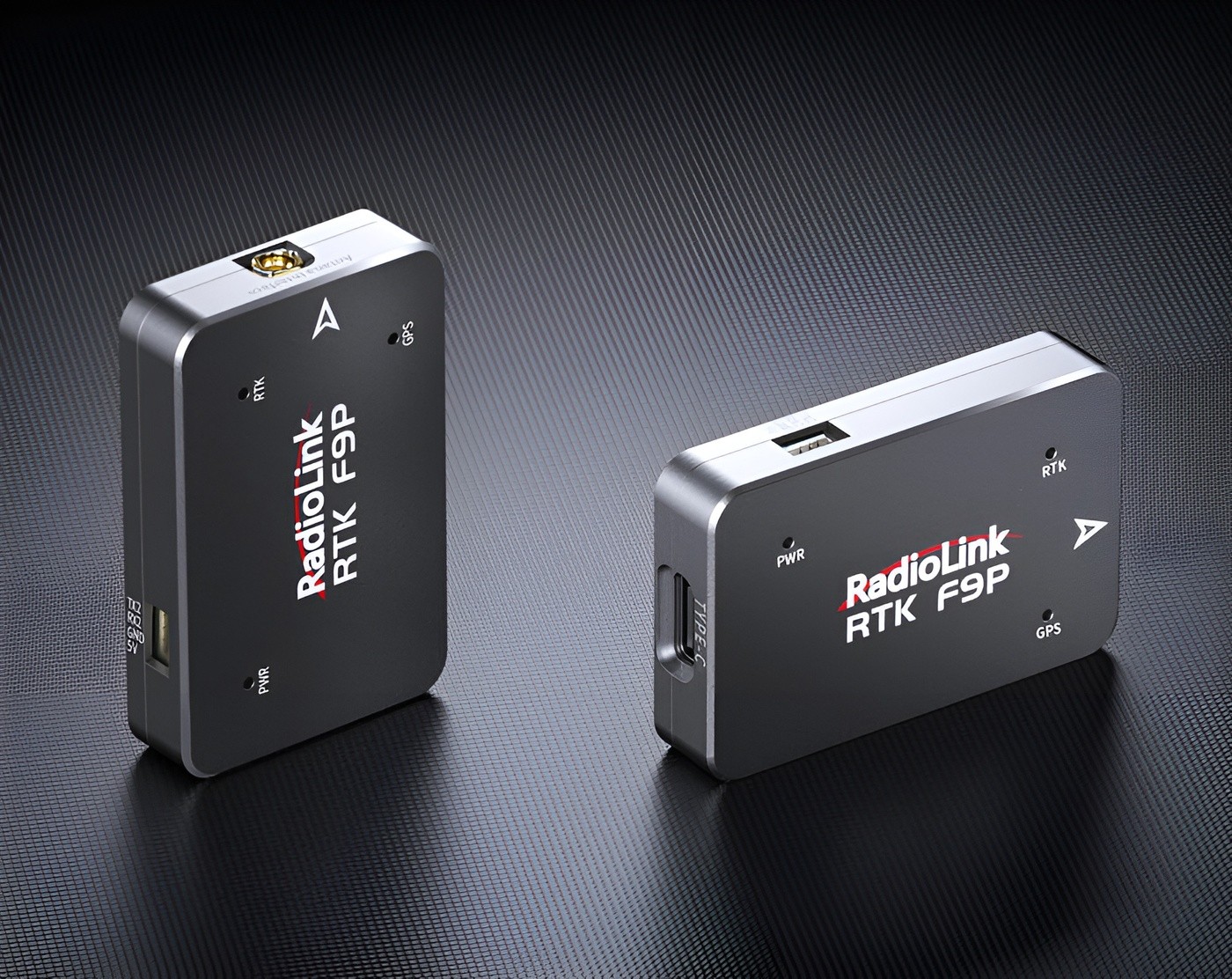

Radiolink RTK F9P – Hochpräzises RTK-GNSS-Modul mit verlustfreier Antennenführung

Das Radiolink RTK F9P basiert auf dem leistungsstarken u‑blox F9P-Modul und bietet eine hochpräzise RTK-Positionierung für professionelle Anwendungen wie Landwirtschaft, Vermessung, Kartierung, Drohnen, autonome Fahrzeuge und industrielle Automatisierung. Dank verlustfreier Antennenführung, rauscharmer Schaltung und integriertem Geomagnetik-Sensor liefert das Modul maximale Genauigkeit und Zuverlässigkeit.

Hauptmerkmale des Radiolink RTK F9P

• u‑blox F9P – eines der leistungsstärksten RTK-Module der Branche
• Verlustfreie PCB-Antennenzuleitung für maximale Signalqualität
• Rauscharme Schaltung mit 3PEAK LDO TPL910A (nur 4,5 µVrms Welligkeit)
• Integrierter geomagnetischer Sensor IST8310
• Umfassende Schnittstellen: USB, 2× UART, I2C
• ESD- & TVS-Schutzdesign für maximale Betriebssicherheit
• RTK-Moduswechsel in unter 10 Sekunden
• Positionierungsrate bis 20 Hz
• Ideal für Drohnen, autonome Fahrzeuge, Landwirtschaft & Vermessung

Verlustfreie PCB-Antennenzuleitung

Die Impedanz der Antennenleitung wurde exakt berechnet und mit einem Netzwerkanalysator optimiert. Ergebnis: nahezu verlustfreie Signalübertragung vom SMA-Anschluss zum HF-Eingang des F9P-Moduls.

Rauscharme Schaltungsauslegung

Durch den Einsatz des hochwertigen 3PEAK TPL910A LDO mit extrem geringer Ausgangswelligkeit (4,5 µVrms) und einer klar getrennten Analog-/Digital-Leiterbahnführung arbeitet das F9P-Modul besonders stabil und präzise.

Integrierter geomagnetischer Sensor

Der verbaute isenTEK IST8310 ist ein bewährter Magnetometer-Chip, wie er in professionellen Drohnen-Flugsteuerungen eingesetzt wird. Ideal für präzise Ausrichtungs- und Navigationsfunktionen.

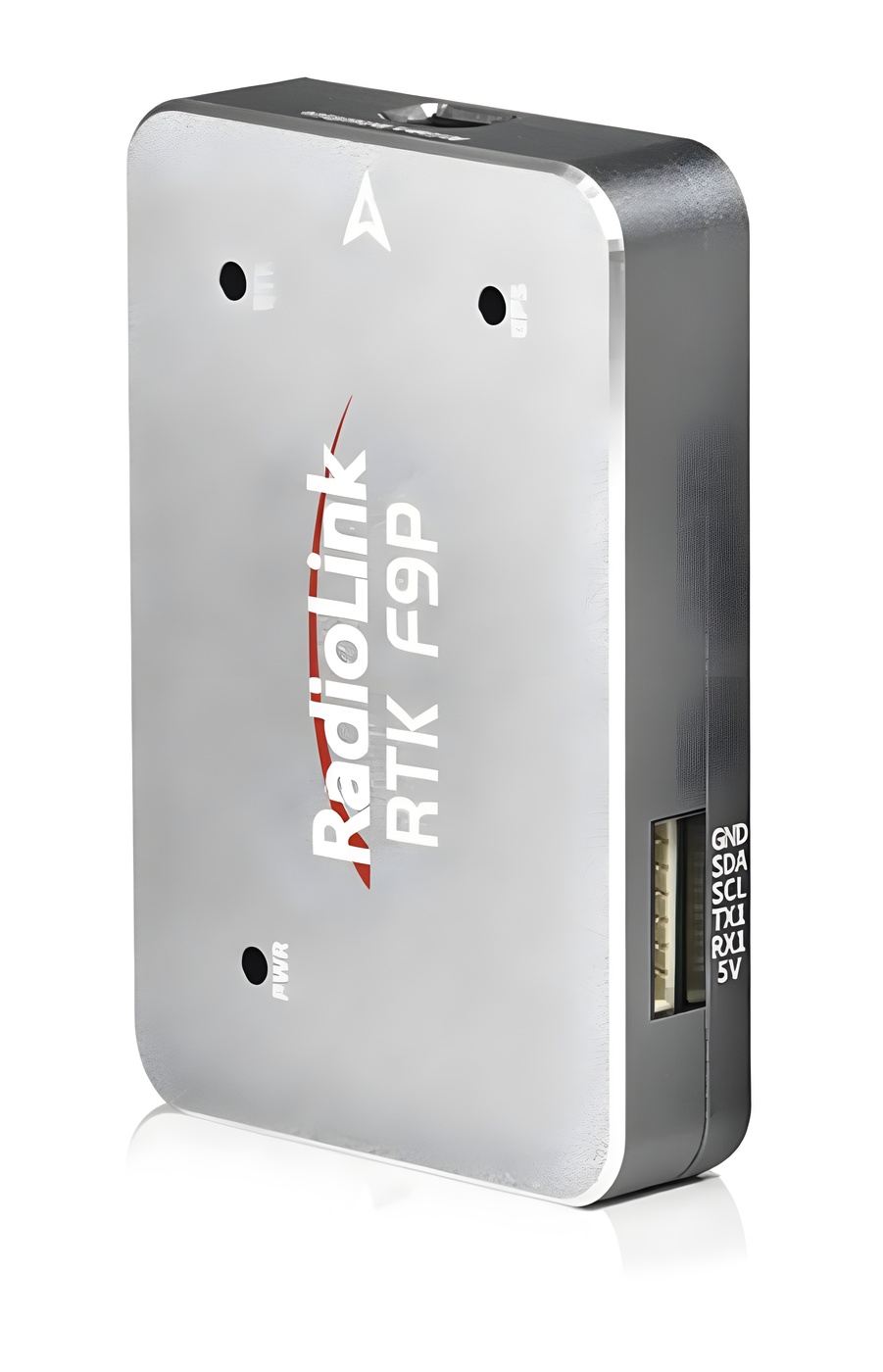

Vollständige Schnittstellenausstattung

• 1× USB-Port
• 2× UART-Ports
• 1× I2C-Port (kombiniert mit UART1)

Damit ist das Modul kompatibel mit gängigen Drohnen- und Robotik-Steuerungen.

Umfassendes Schutzdesign

• TVS- und ESD-Schutz am Antennenanschluss
• ESD-Schutz an allen Datenschnittstellen

Dies erhöht die Zuverlässigkeit im Einsatz als RTK-Empfänger, Basisstation oder Rover.

RTK-Moduswechsel in unter 10 Sekunden

Mit einer Aktualisierungsrate von bis zu 20 Hz und einer Konvergenzzeit von weniger als 10 Sekunden kann der RTK-Modus extrem schnell gewechselt werden – ideal für mobile Anwendungen.

Kostengünstige Komplettlösung

In Kombination mit dem Radiolink RTK-Kit (RTK F9P + Basisstationsantenne ANT‑B10 + Rover-Antenne ANT‑M7) eignet sich das System perfekt für:

• Landwirtschaftliche Automatisierung (inkl. 90°-Steuerung auf der Stelle*)
• Schwerlastdrohnen wie die Radiolink M435
• Vermessung & Kartierung
• Inspektions- & Lieferdrohnen
• Rettungs- & Einsatzfahrzeuge

Technische Daten – Radiolink RTK F9P

• GNSS-Systeme: GPS, GLONASS, Galileo, BeiDou, QZSS
• Frequenzen: L1/L2 (je nach System)
• Gleichzeitiger Empfang: 4 GNSS-Systeme
• Positionierungsrate: RTK bis 20 Hz
• Genauigkeit: RTK 0,01 m + 1 ppm CEP
• Konvergenzzeit: < 10 s
• Startzeiten: Kaltstart 24 s, Warmstart 2 s
• Empfindlichkeit: Tracking –167 dBm
• Protokolle: NMEA, UBX, RTCM 3.x
• Schnittstellen: 2× UART, 1× I2C, 1× USB
• Eingangsspannung: 4,5–6 V
• Betriebstemperatur: –40 °C bis +85 °C
• Abmessungen: 49 × 31,6 × 9,6 mm
• Gewicht: 22 g
