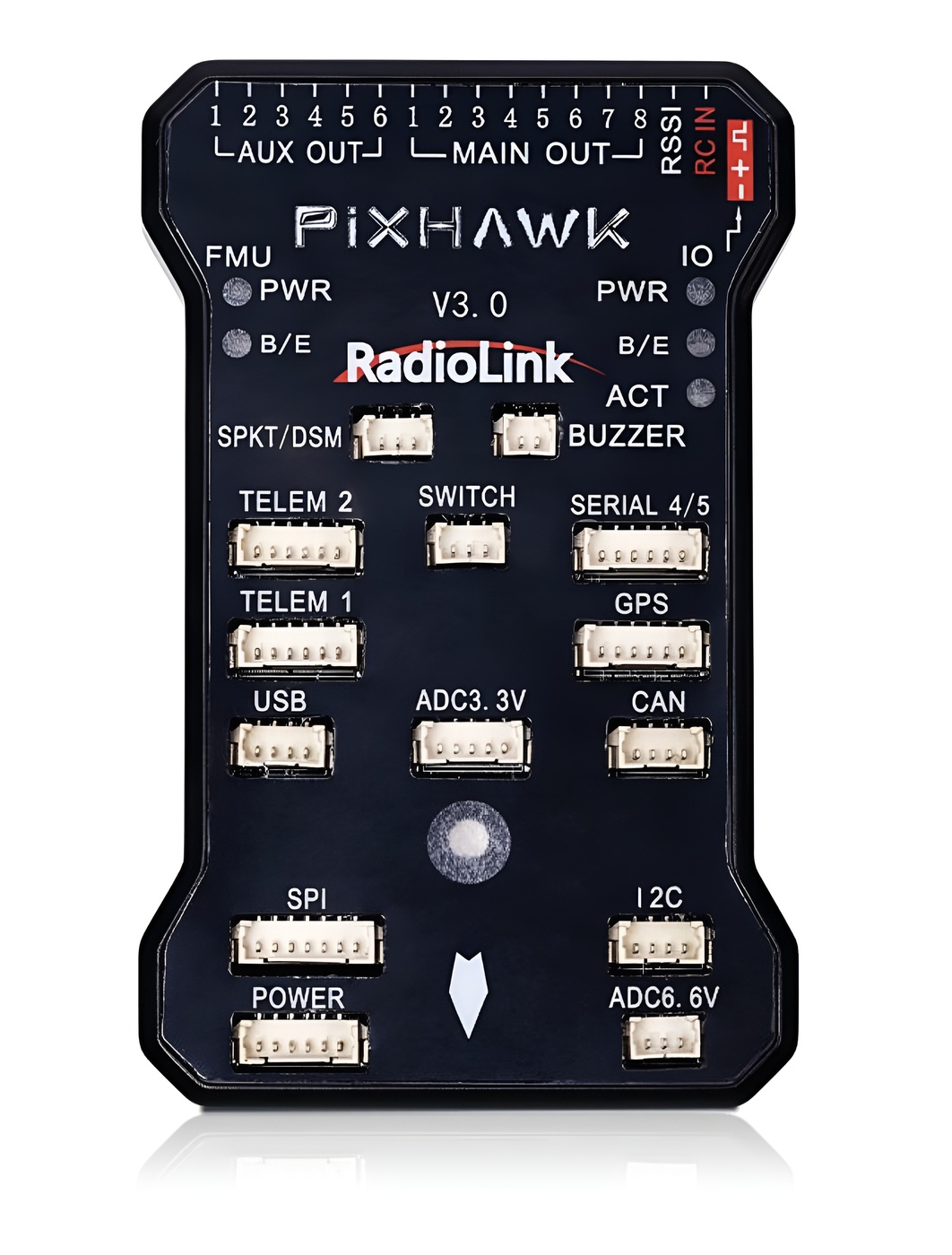

RadioLink PIXHAWK Flight Controller PIXHAWK

RadioLink PIXHAWK Flugsteuerung – Neues Schaltungsdesign & maximale Zuverlässigkeit

Der RadioLink PIXHAWK wurde vollständig neu entwickelt, um Interferenzen zwischen internen Komponenten zu reduzieren, die Sensorpräzision zu erhöhen und die Flugsicherheit deutlich zu verbessern. Durch ein überarbeitetes Schaltungsdesign, ein einzigartiges automatisiertes Software‑Testsystem und umfassende F&E‑Erfahrung bietet der PIXHAWK professionelle Leistung für Multikopter, Flugzeuge, Helikopter, Fahrzeuge und Boote.

F&E‑Kapazitäten – Entwicklung auf höchstem Niveau

Bereits 2014 begann RadioLink mit der Entwicklung einer eigenen Flugsteuerung. Nach intensiver Analyse aller gängigen Systeme fiel die Wahl auf den PIXHAWK als Basis. Über 19 Monate hinweg wurden:

• alle Funktionen getestet
• PID‑Regelungen optimiert
• Protokolle für Helikopter, Starrflügler, Multikopter, Autos & Boote analysiert

Das Ergebnis: Ein komplett neu entworfenes Schaltungsdesign mit:

• weniger gegenseitiger Beeinflussung
• reduziertem Rauschen
• präziserem Kompass
• deutlich verbesserter Höhenhaltung

Einzigartiges automatisiertes Software‑Testsystem

RadioLink entwickelte ein eigenes Testsystem, das:

• alle Sensoren automatisch prüft
• alle Ports & Schnittstellen testet
• höhere Effizienz als manuelle Tests bietet
• die Qualität jeder einzelnen PIXHAWK‑Einheit sicherstellt

Produktionssicherung – Präzision durch Automatisierung

• vollautomatische, antistatische SMT‑Fertigung
• vollmechanisches Schweißen zur Reduzierung geomagnetischer Störungen
• alle Chips werden als Gesamtpaket vom Hauptlieferanten importiert
• staubfreie, umweltfreundliche Produktionsumgebung

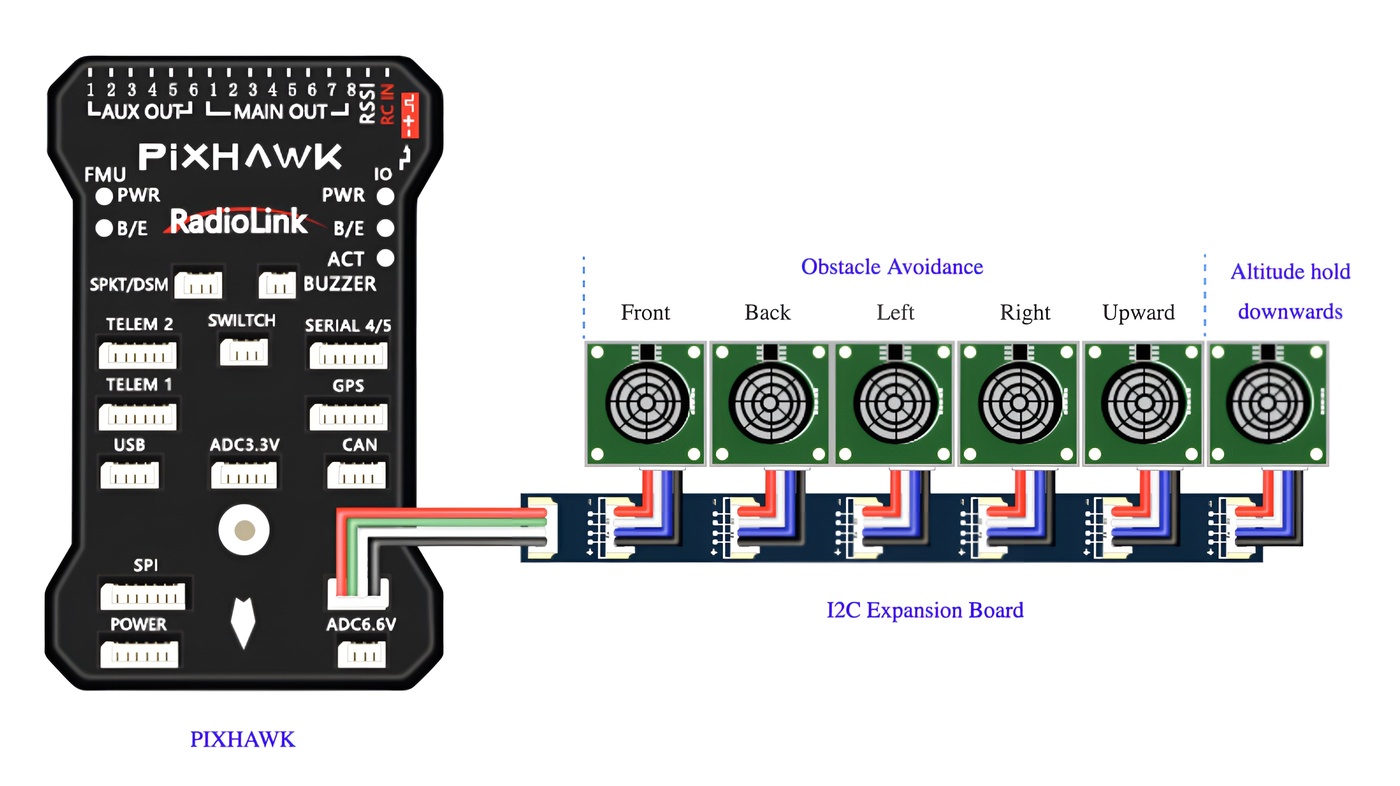

Omnidirektionale Hindernisvermeidung – SUI04‑Unterstützung

Über eine externe I2C‑Erweiterungskarte können bis zu 6 SUI04‑Ultraschallmodule angeschlossen werden.

• Hindernisvermeidung vorne, hinten, links, rechts, oben
• Höhenhaltung nach unten
• ideal für Rettung, Brandbekämpfung, Landwirtschaft & Ausbildung

Leistungsmodul mit breitem Eingangsspannungsbereich

• Eingang: 2–12S (7,4–50,4 V)
• Max. Erfassungsstrom: 90 A
• BEC‑Ausgang: 5,3 V ± 0,2 V
• BEC‑Strom: 2 A
• Max. ESC‑Erfassungsstrom: 22,5 A

Kompatibel mit mehreren Mission Planner

• Radiolink Mission Planner
• ArduPilot Mission Planner
• QGroundControl (QGC)

Firmware‑Updates & Anleitungen sind auf der offiziellen Radiolink‑Website verfügbar.

Technischer Support

Bei Fragen steht der technische Support zur Verfügung:
after_service@radiolink.com.cn

Technische Daten – RadioLink PIXHAWK

Allgemeine Daten

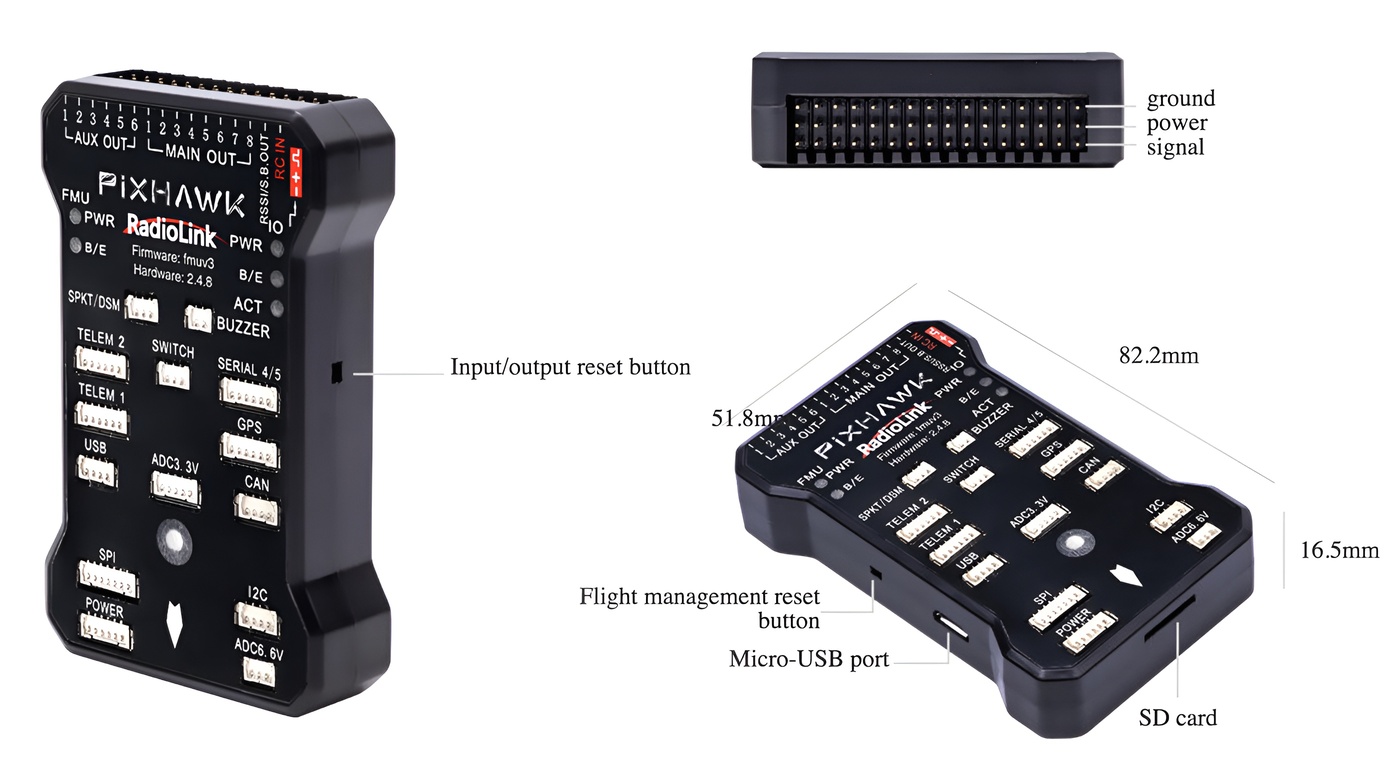

• Größe: 82,2 × 51,8 × 16,5 mm
• Gewicht: 38 g (nur Einheit)

Prozessor & Speicher

• Hauptprozessor: STM32F427VIT6
• Koprozessor: STM32F100C8T6
• FRAM: 256 KB
• Wegpunkte: 718 (Multikopter), 724 (Flugzeug/Auto/Boot)

Sensorausstattung

• Gyro & Accelerometer: MPU6000
• E‑Kompass: IST8310
• Barometer: MS5611

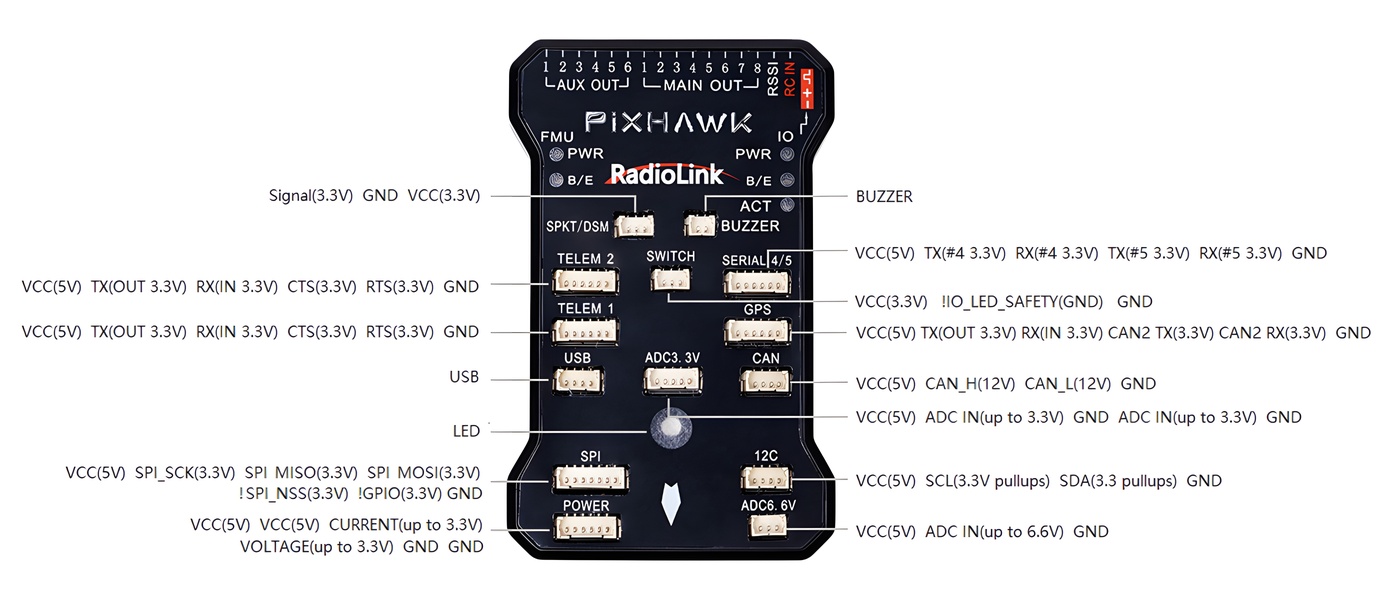

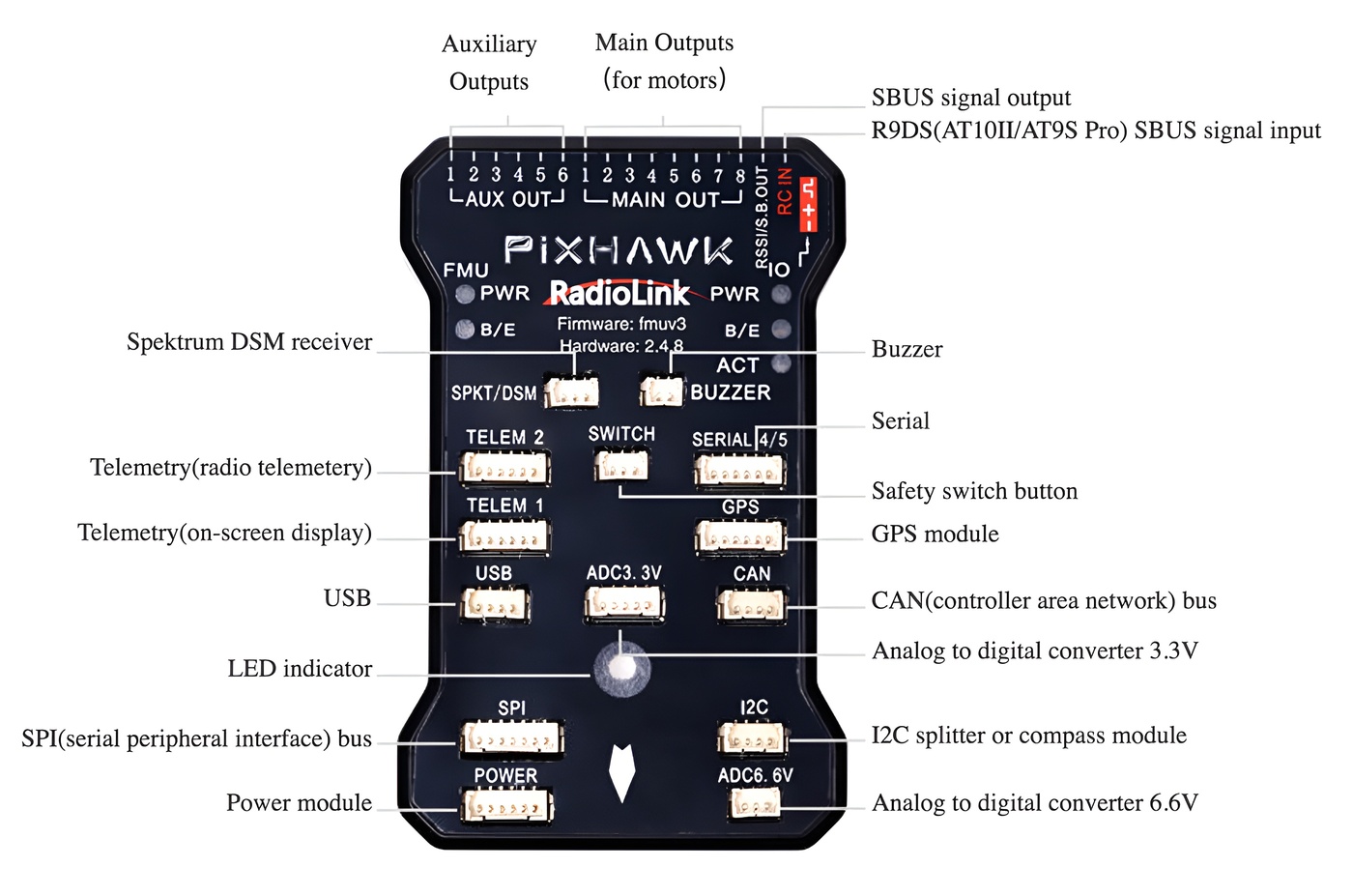

Anschlüsse & Ports

• SPK/DSM: 1
• Mavlink UART: 2 (mit RTS/CTS)
• USB‑Ports: 2
• Summer: 1
• Sicherheitsschalter: 1
• ADC: 1× 3,3 V & 1× 6,6 V
• SERIAL4/5: 1
• GPS‑UART: 1
• CAN: 1
• SPI: 1
• I2C: 1

Signal & Protokolle

• SBUS / PPM / CRSF
• PWM‑Ausgänge: 8
• OneShot / PWM konfigurierbar
• DShot: unterstützt (ab Firmware V4.0)
• Aux‑Ausgänge: 6 PWM
• RSSI‑Eingang: PWM / 3,3 V

Speichermedien

• SD‑Kartensteckplatz: 1

Modellkompatibilität

• Flugzeuge
• 2–8‑Kopter
• Hubschrauber
• VTOL
• Autos
• Boote
• U‑Boote
• Radartracker
• Roboter
• Mähroboter

Betrieb & Versorgung

• USB‑Spannung: 5 V ± 0,3 V
• Betriebstemperatur: –30 bis +85 °C

Leistungsmodul – Spezifikationen

• Gewicht: 24,5 g (ohne Kabel)
• Eingangsspannung: 2–12S
• Max. Erkennungsstrom: 90 A
• BEC‑Ausgang: 5,3 V ± 0,2 V
• BEC‑Strom: 2 A
• Max. ESC‑Erfassungsstrom: 22,5 A
