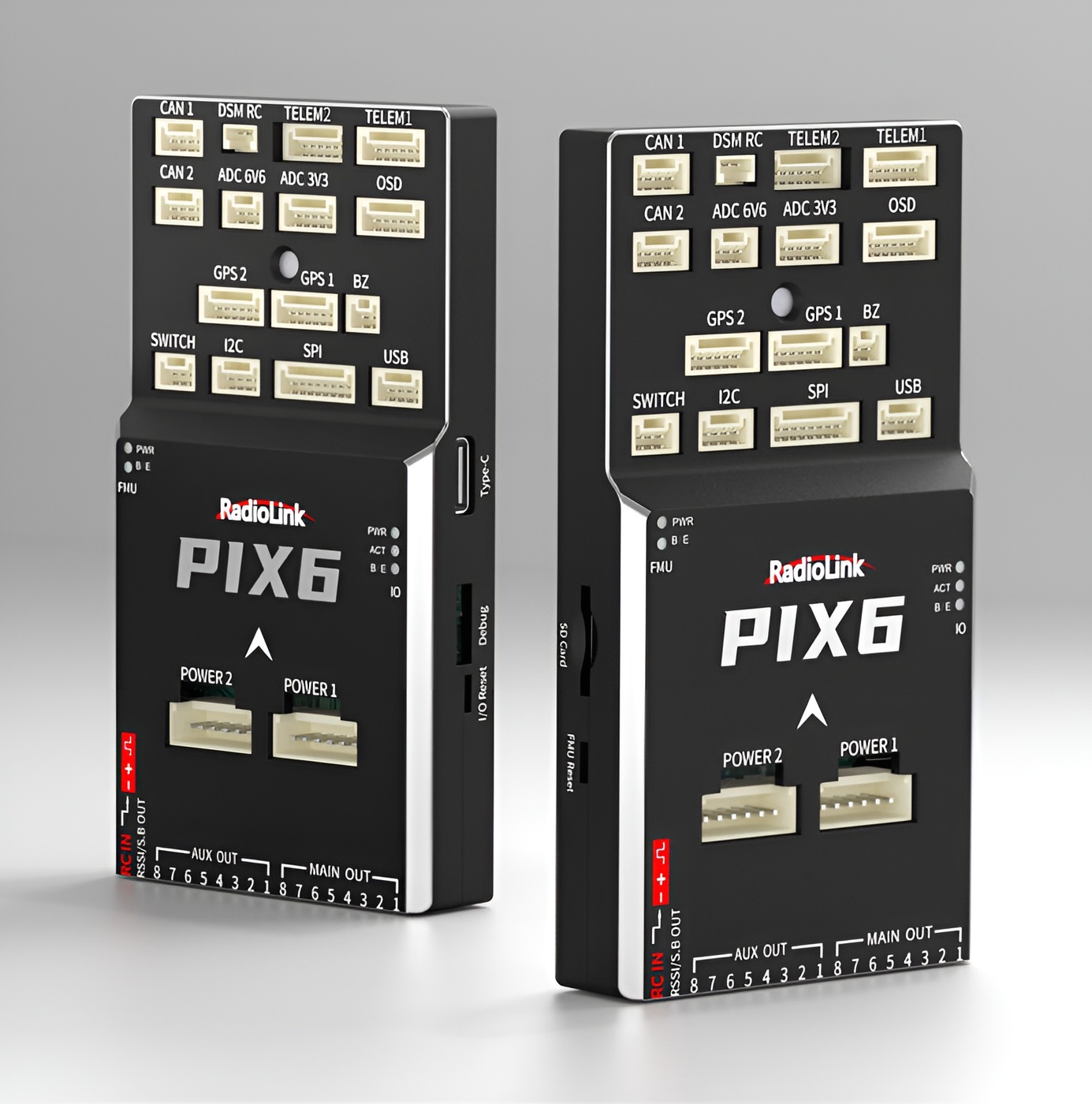

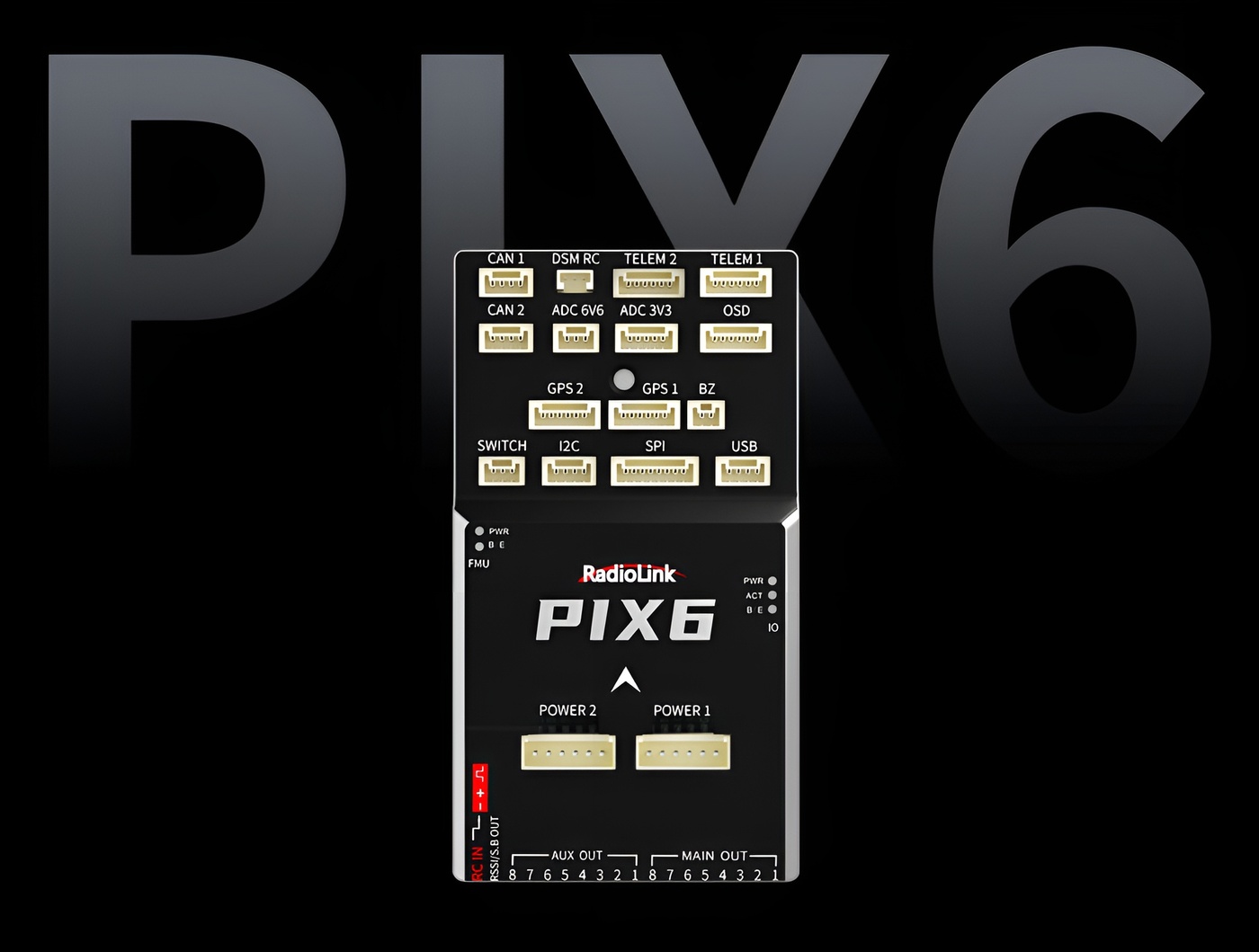

RadioLink PIX6 Flight Controller PIX6

RadioLink PIX6 – Open‑Source Flugsteuerung für alle Modelle

Der RadioLink PIX6 ist eine hochmoderne Open‑Source‑Flugsteuerung, die APM‑ und PX4‑Firmware unterstützt und für nahezu alle UAV‑Modelle geeignet ist – von Multirotoren über Flugzeuge bis hin zu Fahrzeugen und Robotern. Mit Dual‑Gyros, mechanischer und softwarebasierter Vibrationsdämpfung, 16 Ausgangskanälen und umfassenden Schnittstellen bietet der PIX6 maximale Flexibilität und professionelle Leistung.

Kompatibel mit dem ArduPilot‑Ökosystem

• Unterstützt APM‑ und PX4‑Firmware
• Parameter einstellbar über Radiolink, ArduPilot Mission Planner & QGC
• Firmware‑Updates über mehrere Mission Planner möglich
• Ideal für professionelle UAV‑Projekte & Forschung

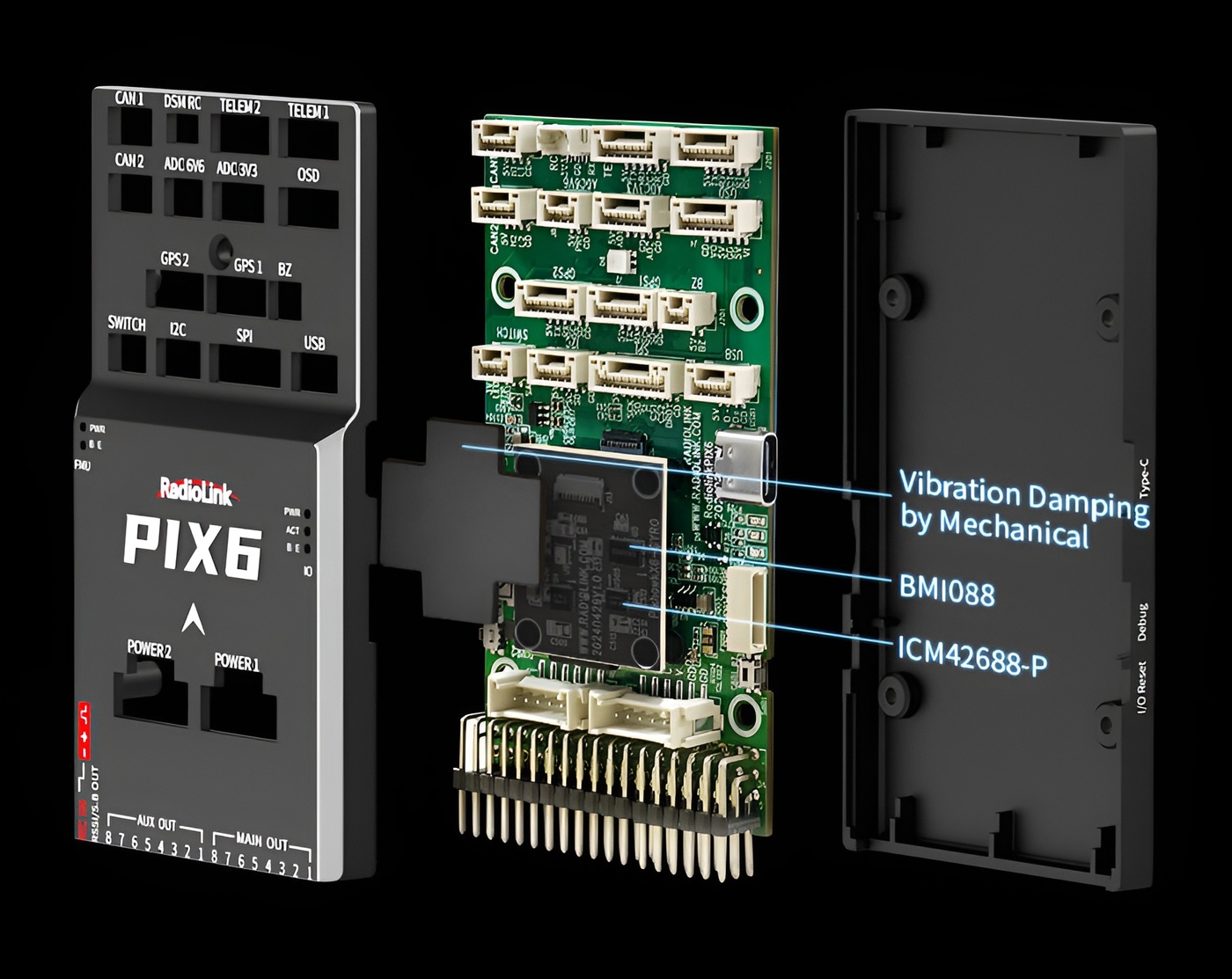

Software‑ & mechanische Vibrationsdämpfung

Der PIX6 kombiniert Radiolinks bewährten Software‑Vibrationsfilter (bekannt aus PIXHAWK & Mini Pix) mit einer zusätzlichen mechanischen Dämpfungseinheit. Dadurch werden hochfrequente Vibrationen effektiv reduziert und die Sensordaten bleiben selbst bei hoher Geschwindigkeit präzise.

• Höhere Positioniergenauigkeit bei High‑Speed‑Flügen
• Stabile Heckkontrolle bei Helikoptern
• Kein zusätzlicher Dämpfungsrahmen erforderlich

Integrierte Dual‑Gyros – Maximale Sicherheit

• Dual‑Gyros: BMI088 & ICM42688‑P
• Automatisches Umschalten bei Gyro‑Störung
• Erhöhte Redundanz & Flugsicherheit

16‑Kanal‑Ausgang – Für alle Modelltypen

• Dual‑Copter, Tri‑Copter, Quad, Hexa, Octo, Y6, X8
• Hubschrauber, Flugzeuge, VTOL
• Autos, Boote, U‑Boote, Roboter, Mähmaschinen
• Radar‑Tracker & Spezialfahrzeuge

Integriertes OSD‑Modul – Echtzeit‑Flugdaten

Der PIX6 zeigt OSD‑Informationen direkt im FPV‑Bild an – ohne externes OSD‑Modul.

• Flugmodus
• GPS‑Satelliten
• Position (Länge/Breite)
• Vertikalgeschwindigkeit
• Batteriespannung & Strom
• Windgeschwindigkeit
• Rückflugroute
• Vibrationsstatus
• Richtung

Unterstützung für Sekundärentwicklung

Der PIX6 ist vollständig offen für Weiterentwicklung. Funktionen können projektspezifisch angepasst werden.

Automatisiertes Software‑Testsystem

Wie PIXHAWK & Mini Pix nutzt auch der PIX6 ein vollautomatisiertes Testsystem, das:

• Sämtliche Sensoren prüft
• Alle Ports & Schnittstellen testet
• Höhere Qualität als manuelle Tests garantiert

Kostengünstige Lösung – Unbegrenzte Einsatzmöglichkeiten

Der PIX6 ist kompatibel mit Radiolinks Multi‑Star‑RTK‑Systemen und automatischen Fahrsteuerungen für landwirtschaftliche Fahrzeuge.

• Zentimetergenaue RTK‑Positionierung
• Automatisches Fahren & Spurwechsel ohne Pflanzenschäden
• Ideal für intelligente Landwirtschaft

Dual‑GPS‑Unterstützung

• Höhere Genauigkeit
• Bessere Störfestigkeit
• Mehr Sicherheit bei autonomen Missionen

Automatischer Flug über Wegpunkte

• 216 MHz Grundfrequenz
• 2 MB Flash, 512 KB RAM, 32 KB FRAM
• Bis zu 718 Wegpunkte (Multicopter)
• Bis zu 724 Wegpunkte (Flugzeuge, Autos, Boote)

Anleitung zur Wegpunkt‑Konfiguration:
Radiolink Wegpunkt‑Guide

Automatische Rückkehr & Geofence

• RTH per Schalter
• Automatische Rückkehr bei Signalverlust
• Rückkehr bei Unterspannung
• Geofence gemäß nationalen Vorschriften

Unterstützung für digitale & analoge HD‑Videoübertragung

• Analog: Plug‑and‑Play
• Digital: DJI Digital FPV, DJI O3, Walksnail Avatar
• Über Adapterplatine DiViT: 720p / 120 fps

Stromversorgungsmodul (inklusive)

• Eingangsspannung: 2–12S (7,4–50,4 V)
• Max. Erfassungsstrom: 90 A
• BEC‑Ausgang: 5,3 V ± 0,2 V
• BEC‑Strom: 2 A
• Max. ESC‑Erfassungsstrom: 22,5 A pro ESC

Technische Daten – RadioLink PIX6

Prozessor & Speicher

• Hauptprozessor: STM32F765VIT6
• Koprozessor: STM32F100
• RAM: 512 KB
• Flash: 2 MB
• FRAM: 32 KB

Sensorausstattung

• Gyro & Accelerometer: BMI088, ICM‑42688
• E‑Kompass: IST8310
• Barometer: SPA06‑003

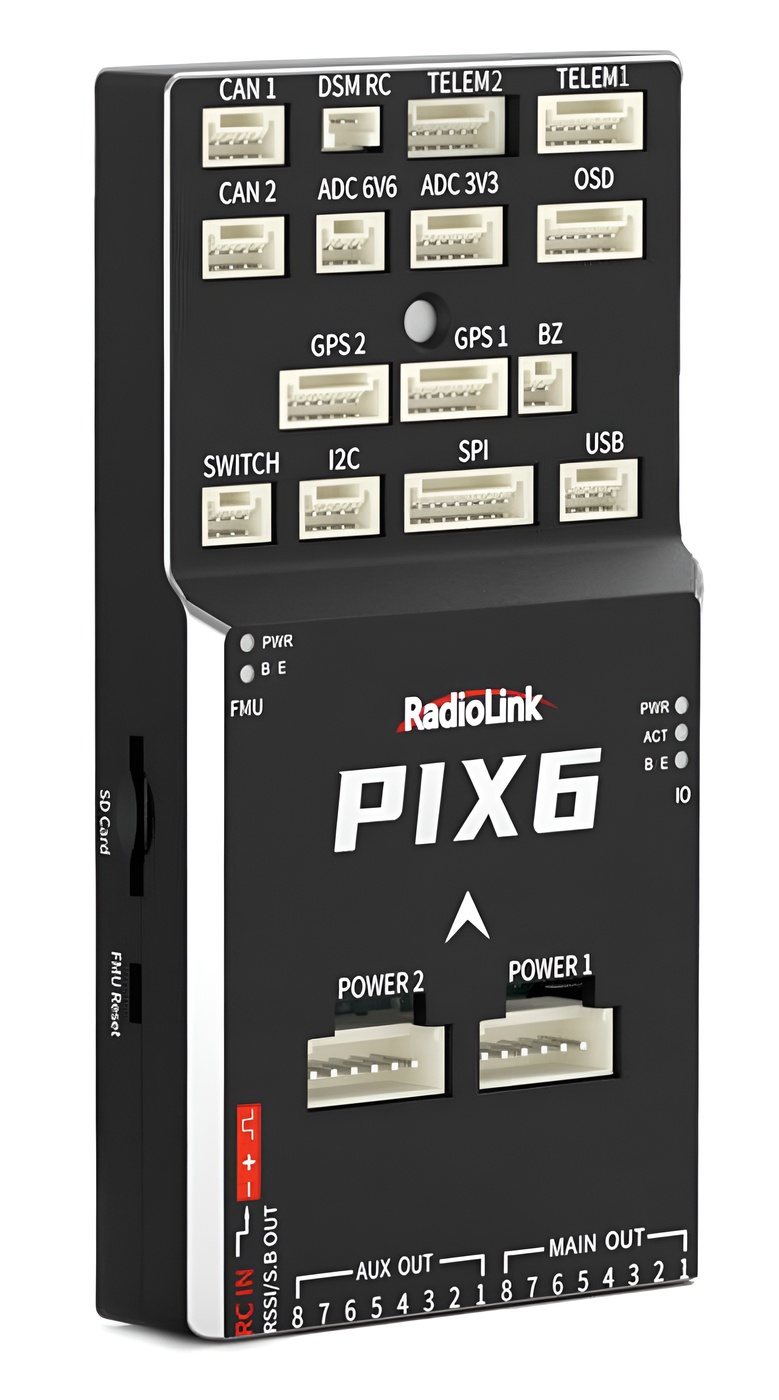

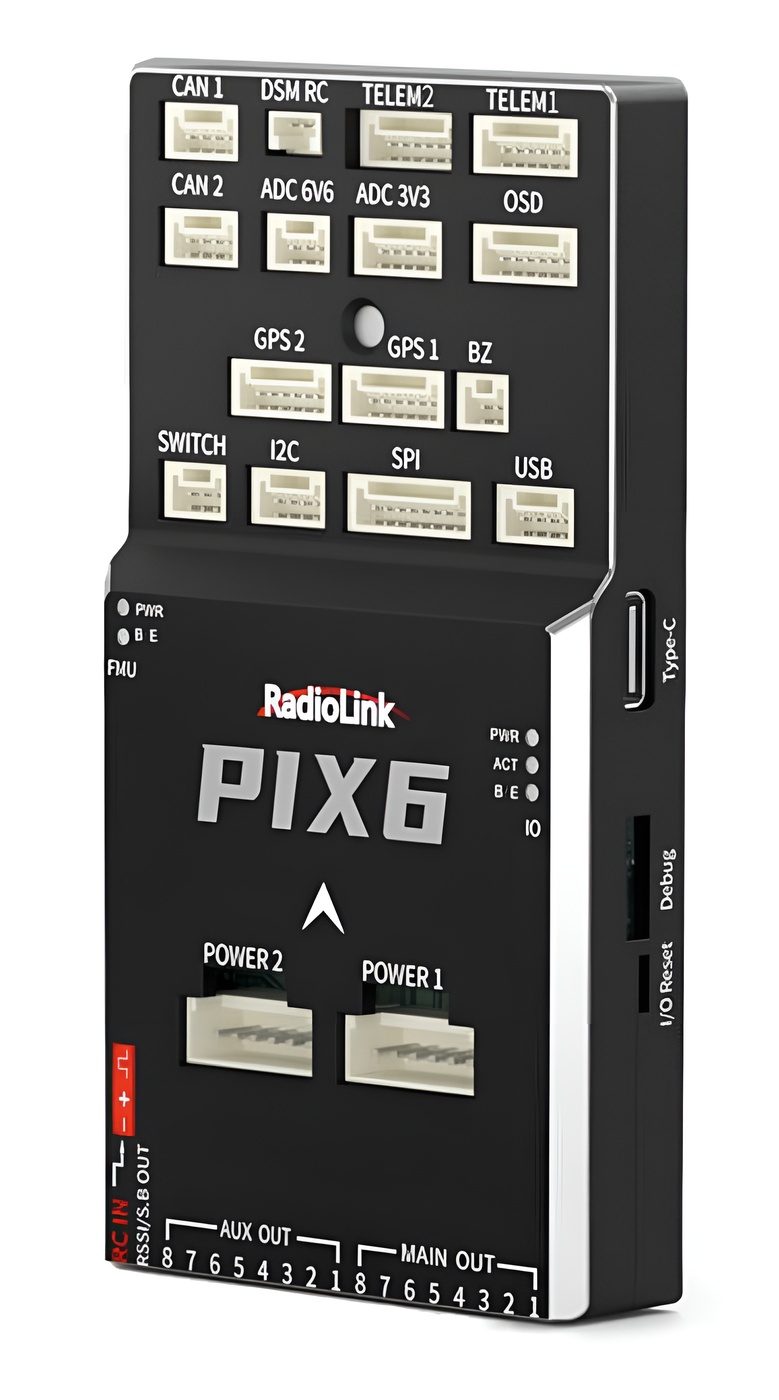

Ausgänge & Anschlüsse

• 16 Kanäle (8 Haupt‑, 8 Hilfsausgänge)
• 2× POWER Ports (HY‑6P)
• 2× GPS Ports
• 2× CAN
• 2× Mavlink USART (mit RTS/CTS)
• 1× ADC 3,3 V & 1× ADC 6,6 V
• 1× OSD
• 1× USB‑C
• 1× SD‑Kartensteckplatz
• 1× I2C
• 1× SPI
• 1× Sicherheitsschalter
• 1× Summer

Signal & Protokolle

• PPM / SBUS / CRSF
• PWM, OneShot, DShot
• OSD‑Telemetrie unterstützt
• Neopixel‑LED unterstützt
• Greiferfunktion unterstützt
• RTK unterstützt

Modellkompatibilität

• Flugzeuge
• 2–8‑Rotor‑Copter
• Hubschrauber
• VTOL
• Autos
• Boote
• U‑Boote
• Roboter
• Mähroboter

Abmessungen & Betrieb

• Größe: 95,5 × 51,5 × 15 mm
• Gewicht: 50 g (ohne Kabel)
• USB‑Spannung: 5 V ± 0,3 V
• Betriebstemperatur: –30 bis +85 °C

Stromversorgungsmodul – Spezifikationen

• Gewicht: 24,5 g (ohne Kabel)
• Eingangsspannung: 2–12S
• Max. Erfassungsstrom: 90 A
• BEC‑Ausgang: 5,3 V ± 0,2 V
• BEC‑Strom: 2 A
