RadioLink F722 Flight Controller Racing Master F722

RadioLink F722 – Der Racing Master Flugcontroller

Der RadioLink F722 ist ein leistungsstarker Racing‑Flugcontroller, der maximale Flexibilität, hohe Zuverlässigkeit und ein optimiertes PCB‑Design vereint. Er unterstützt sowohl Betaflight als auch INAV und ist damit ideal für Racing‑Drohnen, Freestyle‑Copter und vielseitige UAV‑Projekte.

Hohe Konfigurationsflexibilität

• Hauptprozessor: STM32F722RET6
• Gyroskop: ICM42688
• Barometer: BMP280
• 128 MB Blackbox‑Speicher
• MP2491C‑Schaltnetzteil von MPS

Optimales PCB‑Layout & saubere Signalführung

Durch über 10 Jahre Erfahrung in der Flugsteuerungsentwicklung wurde das PCB‑Layout mehrfach optimiert. Ergebnis:

• Hohe Strombelastbarkeit
• Geringes Rauschen
• Maximale Sensorpräzision
• Stabile Flugperformance

Automatisiertes Software‑Testsystem

Jede F722‑Einheit durchläuft ein vollautomatisiertes Testsystem, das Sensoren, Ports und Schnittstellen überprüft. Dieses System bietet:

• Höhere Testeffizienz
• Höhere Produktionsqualität
• Vollständige Funktionsprüfung jeder Einheit

Unterstützung für mehrere Bildübertragungsstandards

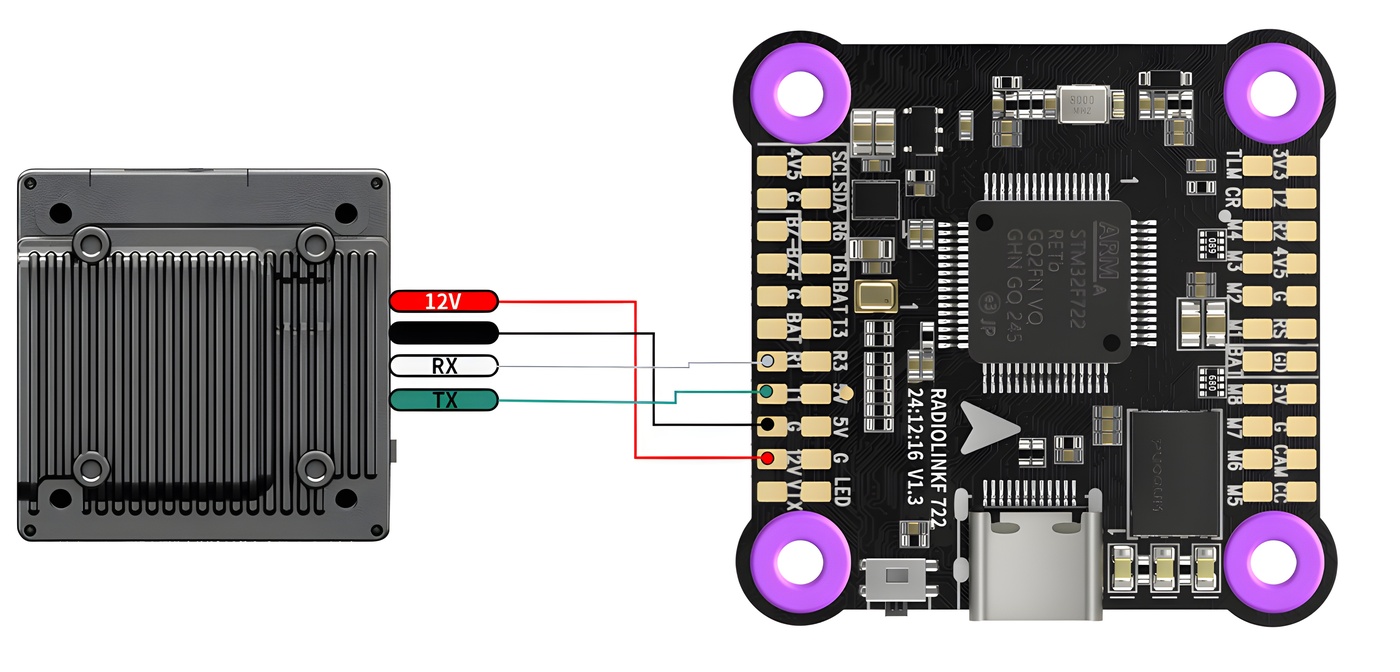

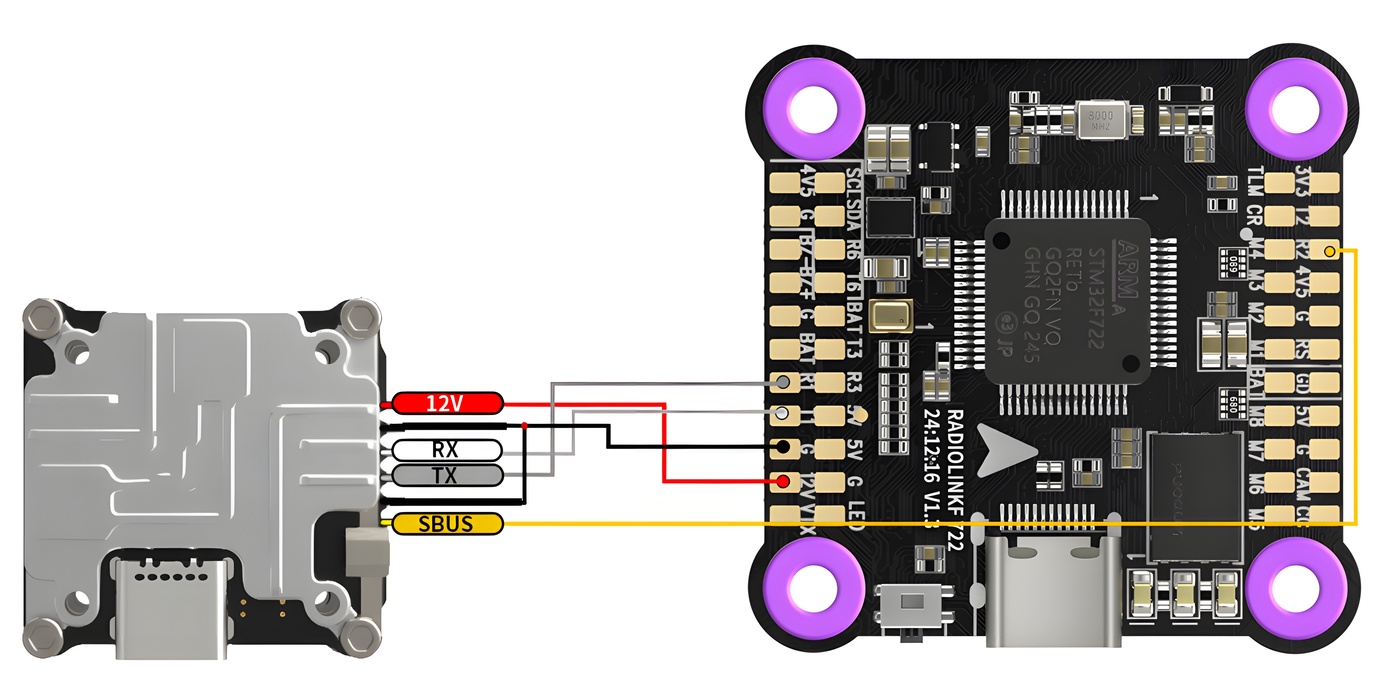

• Plug‑and‑Play für DJI HD‑Systeme
• Plug‑and‑Play für CADDX Walksnail
• Integrierte BECs: 3,3 V / 4,5 V / 5 V / 12 V
• 12‑V‑BEC‑Schalter für Videoübertragung

Mehrere Schnittstellen & hohe Erweiterbarkeit

• Bis zu 8 Ausgangskanäle
• Kompatibel mit 2–8‑Achsen‑Multirotoren (inkl. X8)
• Kombination aus Buchsenanschlüssen & Lötpads
• 6‑Pin DJI HD‑Port
• 4‑Pin VOUT‑Port für analoge Videoübertragung

Erweiterbare Schnittstellen für DIY‑Projekte

Durch die Kombination aus Buchsen & Lötpads können zusätzliche Funktionen integriert werden, ohne die Größe des Controllers zu verändern.

Unterstützt gängige Gas‑Signale & ESC‑Telemetrie

• Bidirektionales DShot
• OneShot
• PWM
• ESC‑Telemetrie

Integriertes OSD‑Modul – Echtzeit‑Flugdaten

Der F722 zeigt OSD‑Informationen direkt im FPV‑Bild an – ohne externes OSD‑Modul.

• Flugmodus
• Entfernung
• GPS‑Satelliten
• Längen‑ & Breitengrad
• Batteriespannung & Strom
• GPS‑Geschwindigkeit
• Heimmodus
• Blackbox‑Status
• Stick‑Overlay

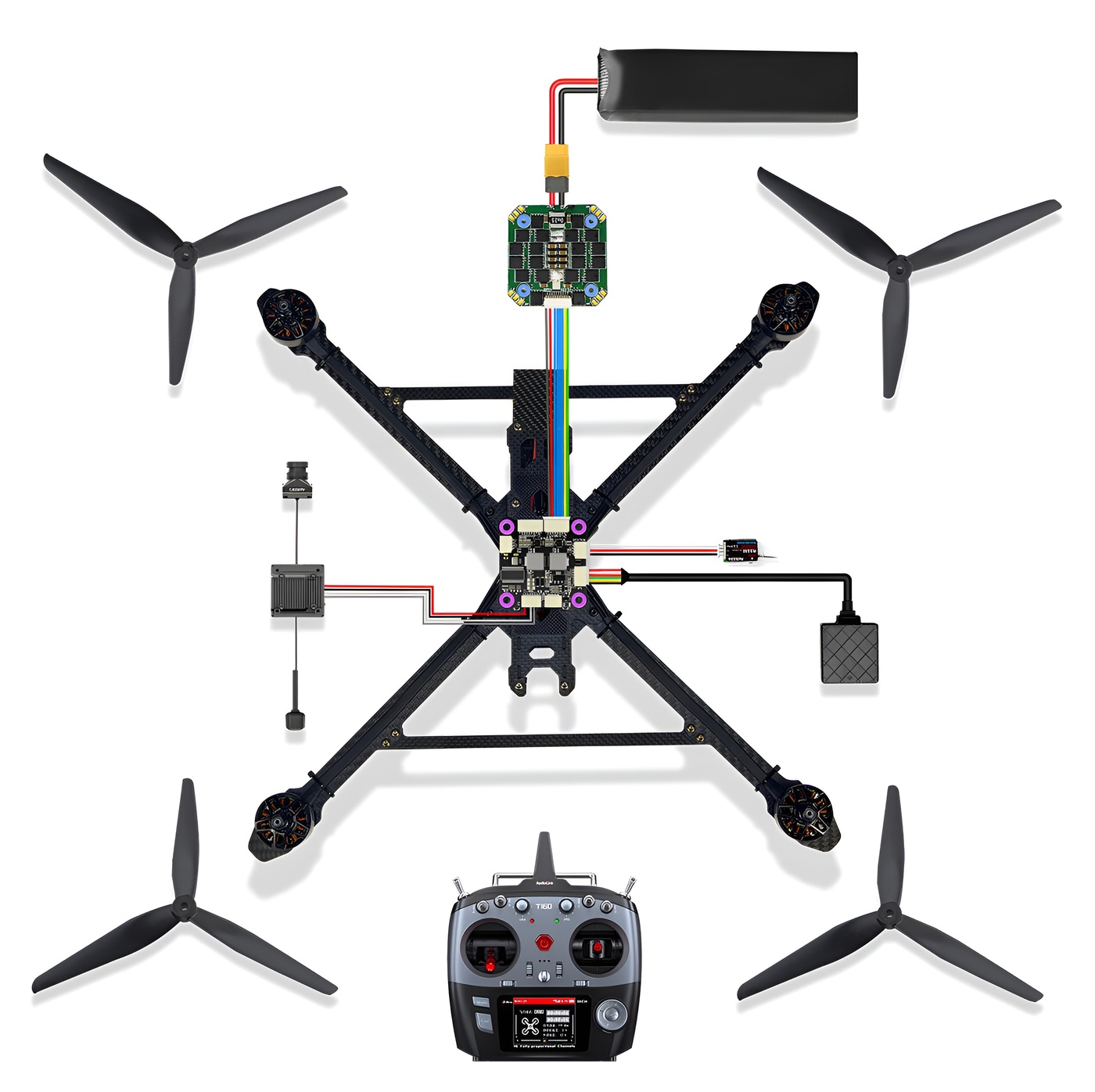

Kostengünstige Komplettlösung

• Kompatibel mit T16D Fernsteuerung
• Kompatibel mit R16F Empfänger
• Kompatibel mit GPS TS100 (50 cm Genauigkeit)
• Unterstützt DJI/CADDX HD‑Systeme
• Unterstützt ELRS‑Module

Ideal für Racing, Freestyle, Luftbildfotografie und professionelle UAV‑Anwendungen.

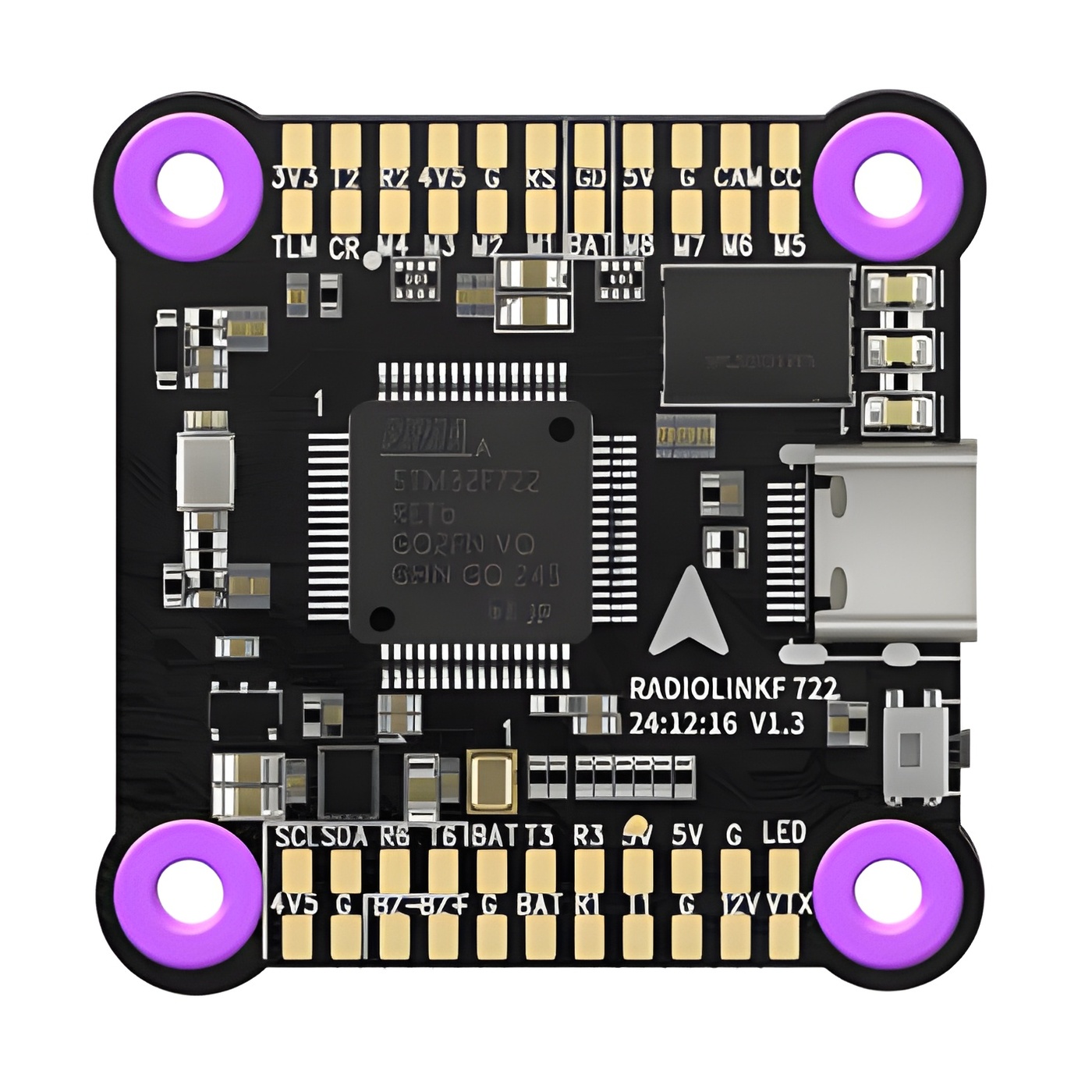

Technische Daten – RadioLink F722 Flugsteuerung

Allgemeine Daten

• Größe: 30,5 × 30,5 mm
• Gewicht: 9,5 g
• Prozessor: STM32F722RET6
• Gyro: ICM42688
• Barometer: SPL06
• Blackbox: 128 MB
• OSD‑Modul: AT7456E
• Kanalausgänge: M1–M8

Videoübertragung

• HD‑Digitalvideo: Plug‑and‑Play
• Analogvideo: Plug‑and‑Play
• Betaflight‑Kameraparameter‑Pads vorhanden

Anschlüsse

• UART: 5 Ports
• ESC‑Funktionen: unterstützt
• I2C: unterstützt (SCL, SDA)
• LED‑Pads vorhanden
• Summer‑Pads vorhanden
• RSSI‑Pads vorhanden
• USB‑C Anschluss

Signal & Protokolle

• SBUS / CRSF
• PWM, DShot (bidirektional), OneShot
• OSD‑Telemetrie unterstützt

Strom & Spannung

• Eingangsspannung: 3–6S
• BEC: 3,3 V / 300 mA; 4,5 V / 500 mA; 5 V / 3 A; 12 V / 3 A
• 12‑V‑BEC‑Schalter: unterstützt (USER1)
• Betriebstemperatur: –30 bis +85 °C

Geeignete Modelle

• 2–8‑Achsen‑Multirotoren
• Flugzeuge
• Hubschrauber
• Nurflügler
• Autos
• Boote
• Roboter
• Köderboote
• Rasenmähroboter
