RadioLink F405 Flight Controller F405

RadioLink F405 Flugsteuerung – Nutzerorientiertes Design für mühelose und effiziente Kontrolle

Die RadioLink F405 Flugsteuerung ist ein All‑in‑One‑System, das hohe Leistung, außergewöhnliche Zuverlässigkeit und intelligentes Design vereint. Entwickelt für Renn‑Drohnen, Flugzeuge und Multirotor‑UAVs, kombiniert sie RadioLinks jahrzehntelange Erfahrung in der Flugsteuerungsentwicklung mit einem Hardware‑Design auf Industriestandard. Das Ergebnis ist ein unvergleichliches Steuerungserlebnis und erhöhte Flugsicherheit.

Unterstützt mehrere Open‑Source‑Firmware‑Versionen

• Kompatibel mit ArduPilot
• Kompatibel mit Betaflight
• Kompatibel mit INAV
• Blitzschnelle Reaktionsfähigkeit für Racing
• Robuste Stabilität für autonomen Flug

High‑End‑Konfiguration & extreme Leistung

• Hauptchip: STM32F405RGT6 mit 168 MHz
• Hochpräzises Gyroskop: ICM42688 mit dedizierter LDO‑Versorgung
• Zwei Gyro‑Steckplätze (optional MPU6500)
• Barometer: SPL06‑001 für präzise Höhenhaltung & RTH
• 128 MB Blackbox‑Speicher für umfangreiche Flugdaten

Optimierte Stromversorgung

• Isoliertes Schaltungsdesign (4,5 V / 5 V)
• Programmierbarer 9‑V‑BEC‑Schalter
• Mehrkanal‑BEC: 3,3 V / 300 mA, 5 V / 3 A, 9 V / 3 A
• Versorgt Empfänger, FPV‑Sender, Kameras, Servos, LEDs u. v. m.

Videoübertragungs‑Power‑Management:
Leistung kann direkt über die Fernsteuerung umgeschaltet werden. Frequenz & Sendeleistung können über FPV‑Brille + Fernsteuerung angepasst werden.

Störungsunterdrückung auf Industrie‑Niveau

• 2‑oz‑Kupfer‑PCB erhöht Strombelastbarkeit um 50 %
• Reduzierte elektromagnetische Störungen (EMI)
• Umfassende Kondensatorfilterung
• Ferritperlen + TVS‑Dioden + Hochspannungs‑DC‑Chips
• Schutz vor Motor‑Rück‑EMK & Spannungsspitzen

Kompaktes Design & vielseitige Kompatibilität

• Abmessungen: 30,5 × 30,5 mm
• 6 Ausgangskanäle
• Kompatibel mit 2–6‑Achsen‑Multirotoren
• Unterstützt Flugzeuge, Hubschrauber, Nurflügler, Autos, Boote, Roboter, Köderboote, Rasenmäher

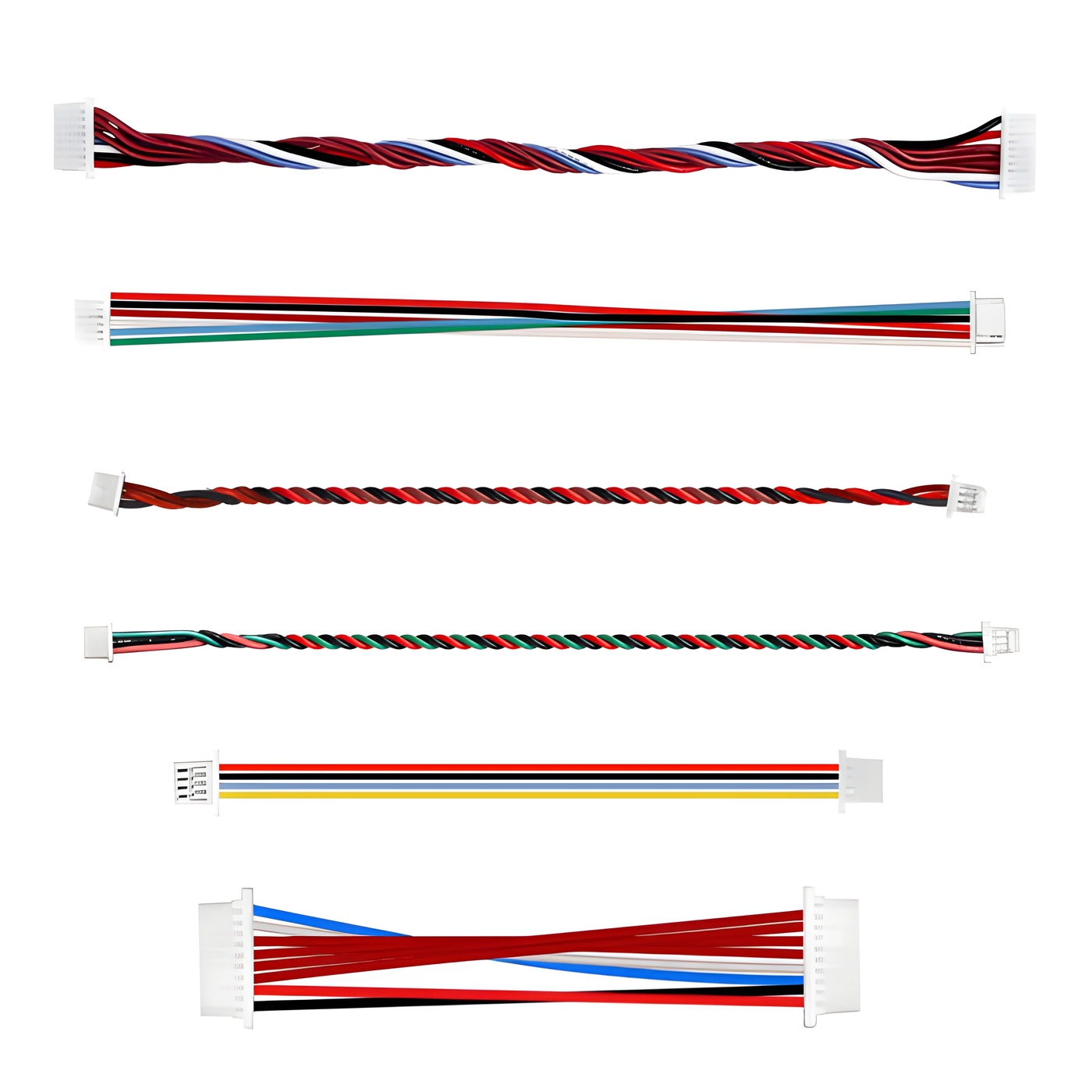

All‑in‑One Plug‑and‑Play‑Schnittstellen

• Direkter 6‑Pin‑Anschluss für DJI O3/O4
• Kompatibel mit GPS, OSD, Videosendern
• Maximale Erweiterbarkeit ohne zusätzliche Module

Intelligente Abstimmung & Parametereinstellung

• Parameter einstellbar über Mission Planner, Betaflight, INAV Configurator
• Echtzeit‑Überwachung von Spannung & Fluglage über OSD

Installationsfreundliches Design

• Optimierte Pad‑ und Sockel‑Layouts
• 40 % effizientere Kabelführung
• Kompatibel mit gängigen Rahmen

Unterstützt gängige Gas‑ und Signalprotokolle

• DShot (bidirektional)
• OneShot
• PWM
• ESC‑Telemetrie
• DSM, SBUS, TBS Crossfire, ExpressLRS

Automatisiertes Software‑Testsystem

Jede F405‑Einheit durchläuft 20 vollautomatische Tests, darunter:

• Hochtemperatur‑Tests
• Vibrationstests
• Signalstabilität
• Port‑ & Schnittstellenprüfung

Dieses System garantiert höchste Zuverlässigkeit und Produktionsqualität.

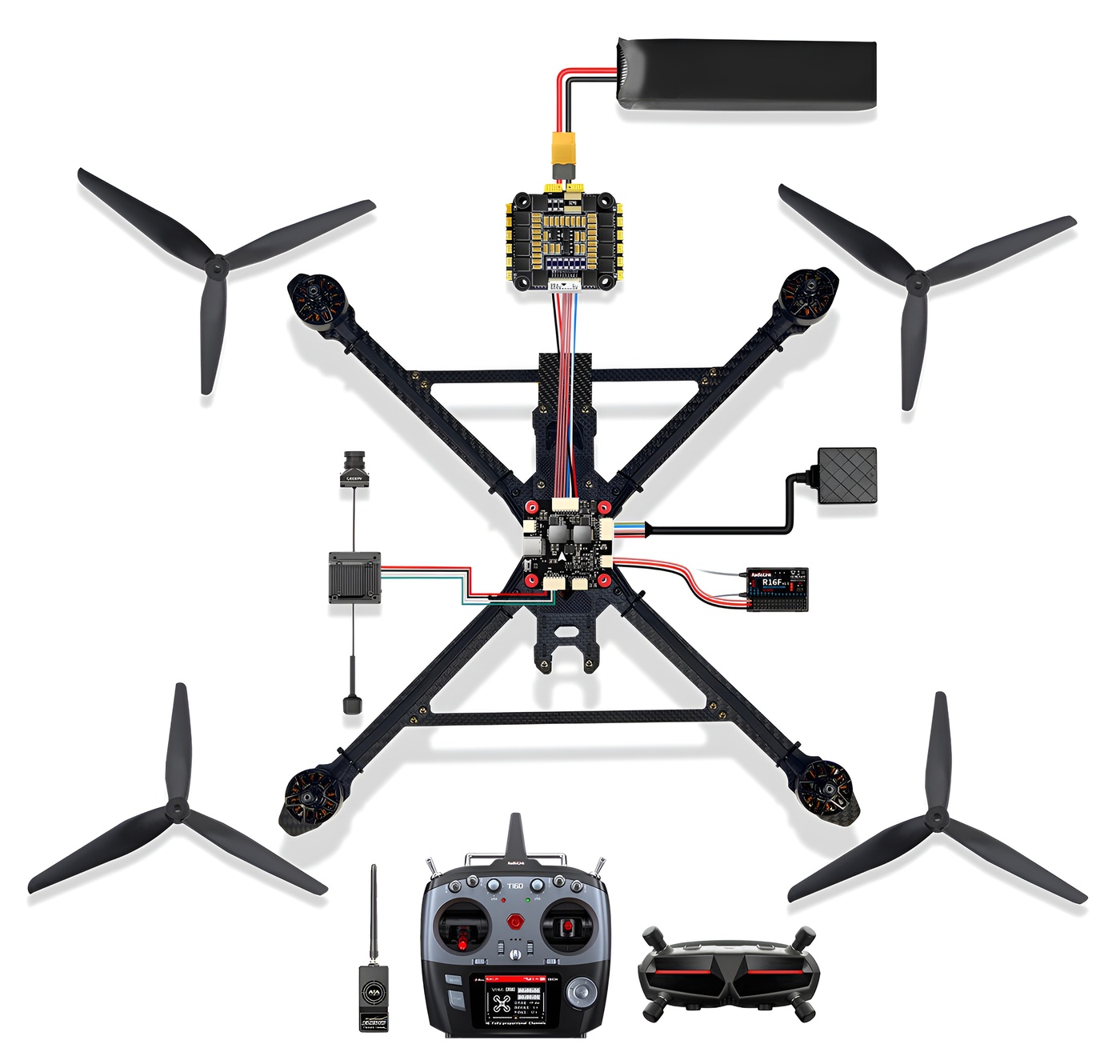

Kostengünstige Komplettlösung

• Kompatibel mit T16D Fernsteuerung
• Kompatibel mit R16F Empfänger
• Kompatibel mit GPS TS100 (50 cm Genauigkeit)
• Unterstützt DJI/CADDX HD‑Systeme
• Unterstützt ELRS‑Module

Ideal für High‑Speed‑Luftbildfotografie, Filmaufnahmen und professionelle UAV‑Anwendungen.

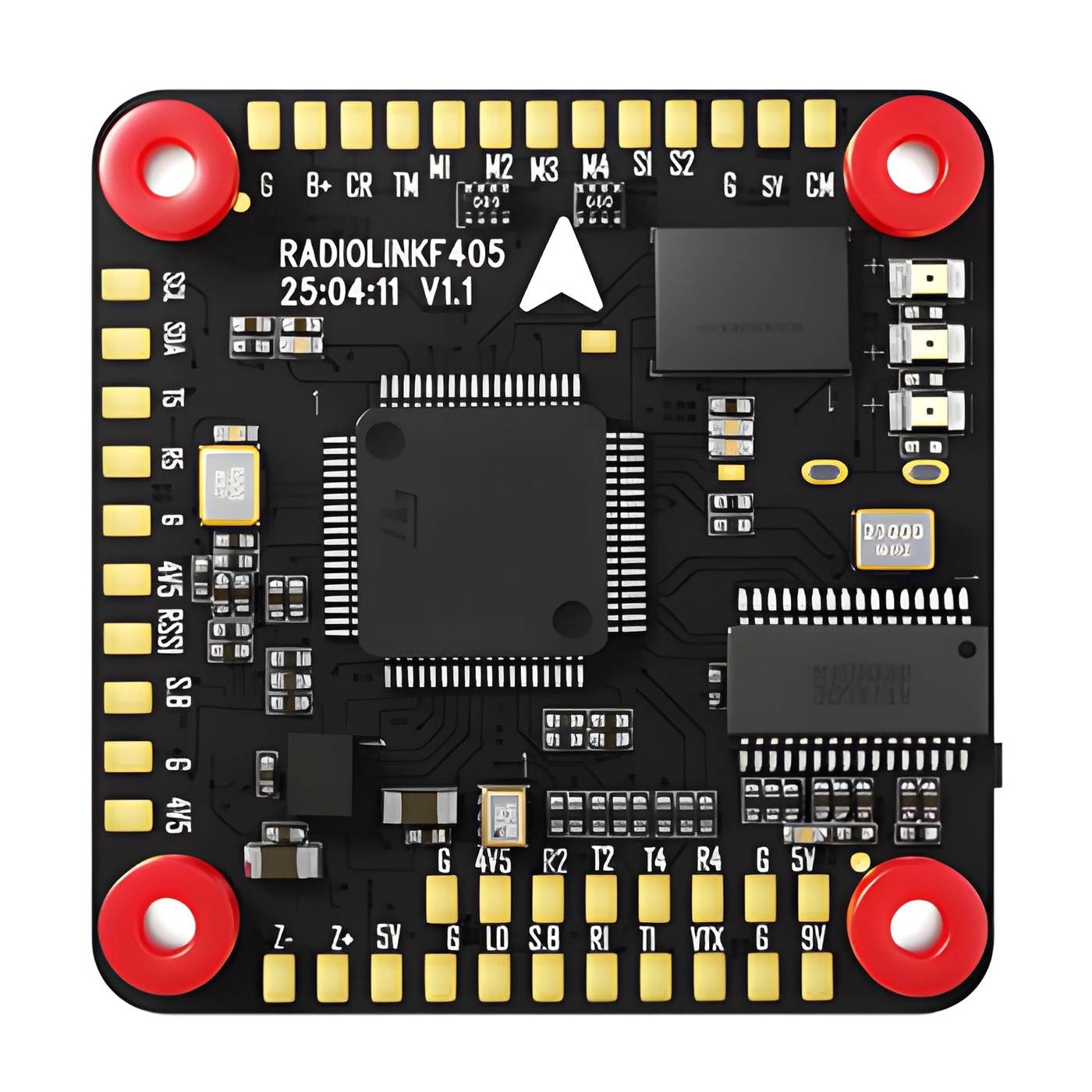

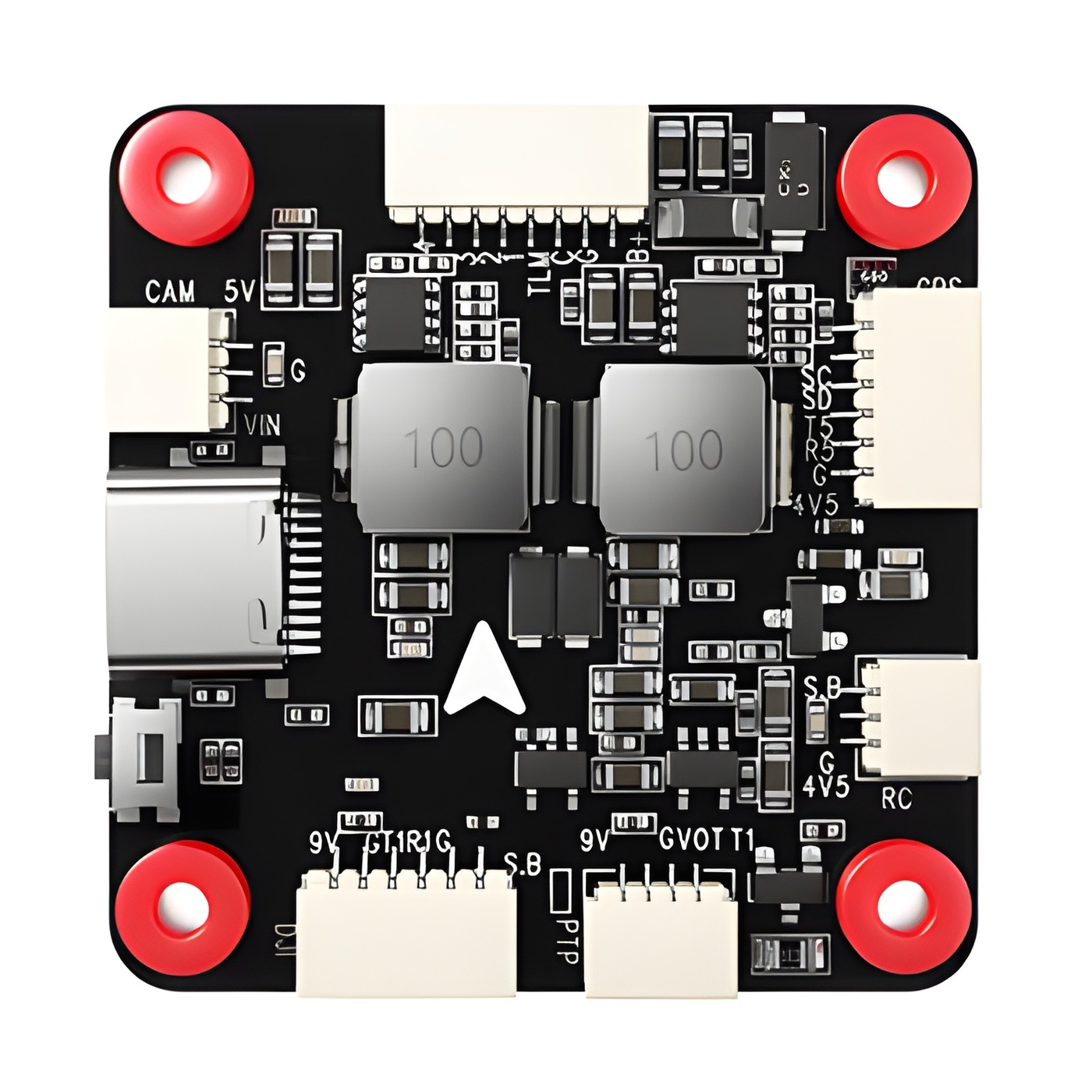

Technische Daten – RadioLink F405 Flugsteuerung

Allgemeine Daten

• Größe: 30,5 × 30,5 mm
• Gewicht: 9,5 g
• Prozessor: STM32F405RGT6
• Gyro: ICM42688
• Barometer: SPL06
• Blackbox: 128 MB
• OSD‑Modul: AT7456E
• Kanalausgänge: M1–M6

Videoübertragung

• HD‑Digitalvideo: Plug‑and‑Play
• Analogvideo: Plug‑and‑Play

Anschlüsse

• UART: 5 Ports
• ESC‑Funktionen: unterstützt (UART3 RX)
• I2C: unterstützt
• LED‑Pads vorhanden
• Summer‑Pads vorhanden
• RSSI‑Pads vorhanden
• USB‑C Anschluss

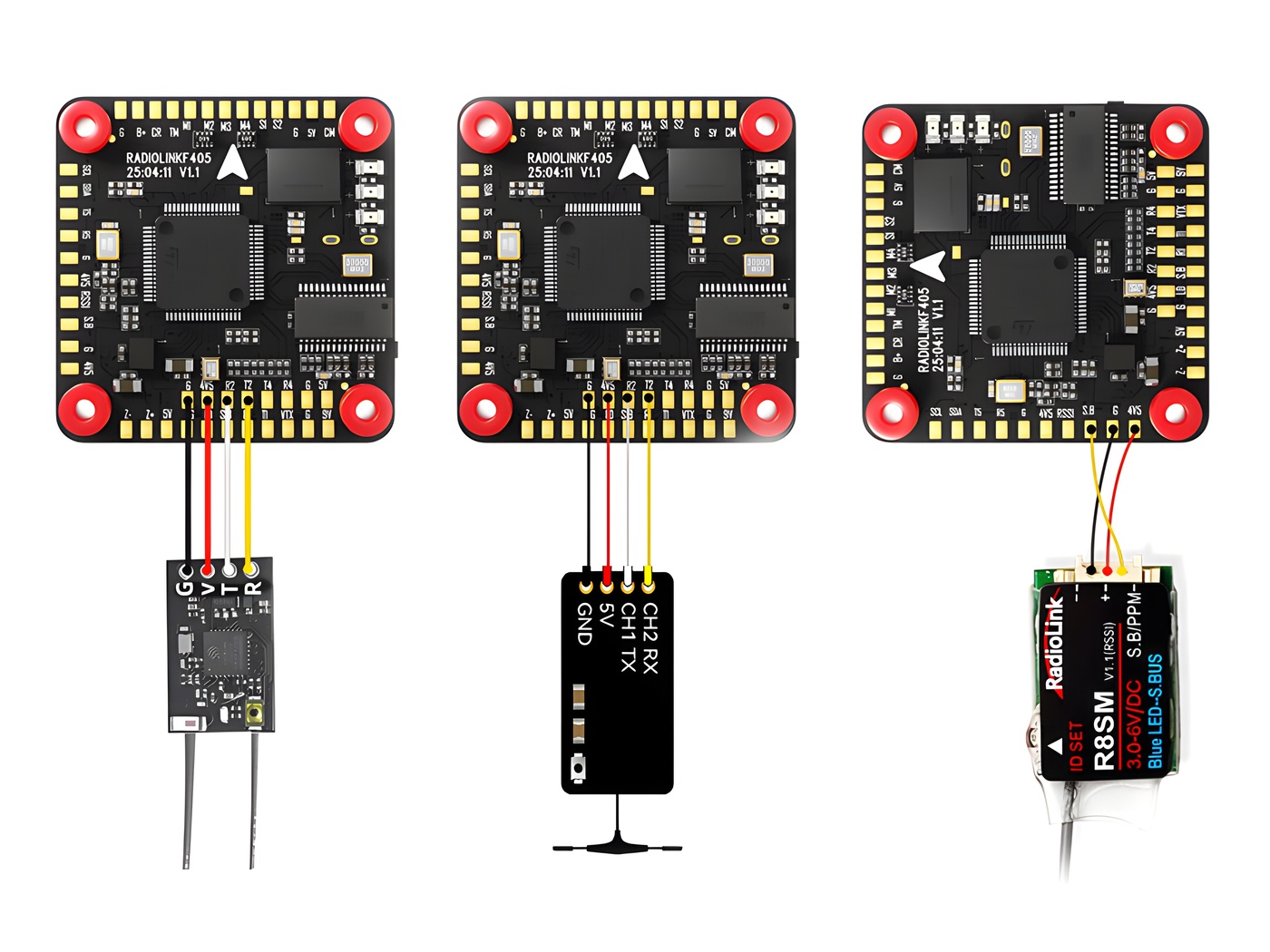

Signal & Protokolle

• DSM / SBUS / TBS Crossfire / ELRS
• PWM, DShot (bidirektional), OneShot
• OSD‑Telemetrie unterstützt

Strom & Spannung

• Eingangsspannung: 2S–6S
• BEC: 3,3 V / 300 mA; 5 V / 3 A; 9 V / 3 A
• 9‑V‑BEC‑Schalter: unterstützt (USER1)
• Betriebstemperatur: –30 bis +85 °C

Geeignete Modelle

• 2–6‑achsige Multirotoren
• Flugzeuge
• Hubschrauber
• Nurflügler
• Autos
• Boote
• Roboter
• Köderboote
• Rasenmäher
