Radiolink ANT‑M7 – RTK‑Rover‑Antenne

Die Radiolink ANT‑M7 ist eine hochpräzise RTK‑Rover‑Antenne mit doppelter Entstörung, präziser Richtwirkung und Multi‑Satelliten‑Empfang. Die passive Vier‑Feed‑Acht‑Arm‑Antenne bietet ein niedriges Axialverhältnis, minimalen Phasenzentrumsversatz, hohe Positionsgenauigkeit und hervorragende Wiederholgenauigkeit – ideal für professionelle Anwendungen und Hochgeschwindigkeitsflugzeuge.

Hauptmerkmale

• Doppelte Entstörung gegen Störungen innerhalb und außerhalb des Frequenzbands • Präzise Richtwirkung ohne Drift • Multi‑Satelliten‑Empfang (GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS) • Hohe Positionsgenauigkeit & stabile Phasenzentrumslage • Geeignet für Hochgeschwindigkeits‑Drohnen und professionelle RTK‑Systeme • IP67‑Schutzklasse für den Einsatz bei jedem Wetter • Schnelles Umschalten zwischen Basisstation und Rover • Kostengünstige Lösung im Radiolink‑RTK‑Kit

Vier‑Feed‑Acht‑Arm‑Design

• Niedriges Axialverhältnis • Geringer Phasenzentrumsversatz • Hohe Stabilität & Wiederholgenauigkeit • Präzise Richtwirkung auch bei dynamischen Bewegungen

Multi‑Satelliten‑Empfang

Die passive Stereoantenne vergrößert den Empfangsbereich und verbessert den Gewinn bei niedrigen Elevationswinkeln. So stehen dem System jederzeit genügend Satelliten zur Verfügung – selbst bei schwierigen Umgebungen.

Schutz vor Außerband‑Störungen

• Pre‑SAW‑Filter + zweistufiger Oberflächenwellenfilter • Hohe Unterdrückung störender Signale außerhalb des Frequenzbands • Keine Beeinträchtigung durch Funkgeräte, 4G/5G‑Masten, Hochspannungsleitungen usw.

Schutz vor In‑Band‑Störungen

• Extrem niedriger Rauschkoeffizient • Hochlinearer LNA • Großer Dynamikbereich • Hohe Resistenz gegen Gleichfrequenz‑Störungen

Schutzklasse IP67

• Staubdicht • Wasserdicht • Korrosionsbeständig • Für dauerhaften Außeneinsatz geeignet

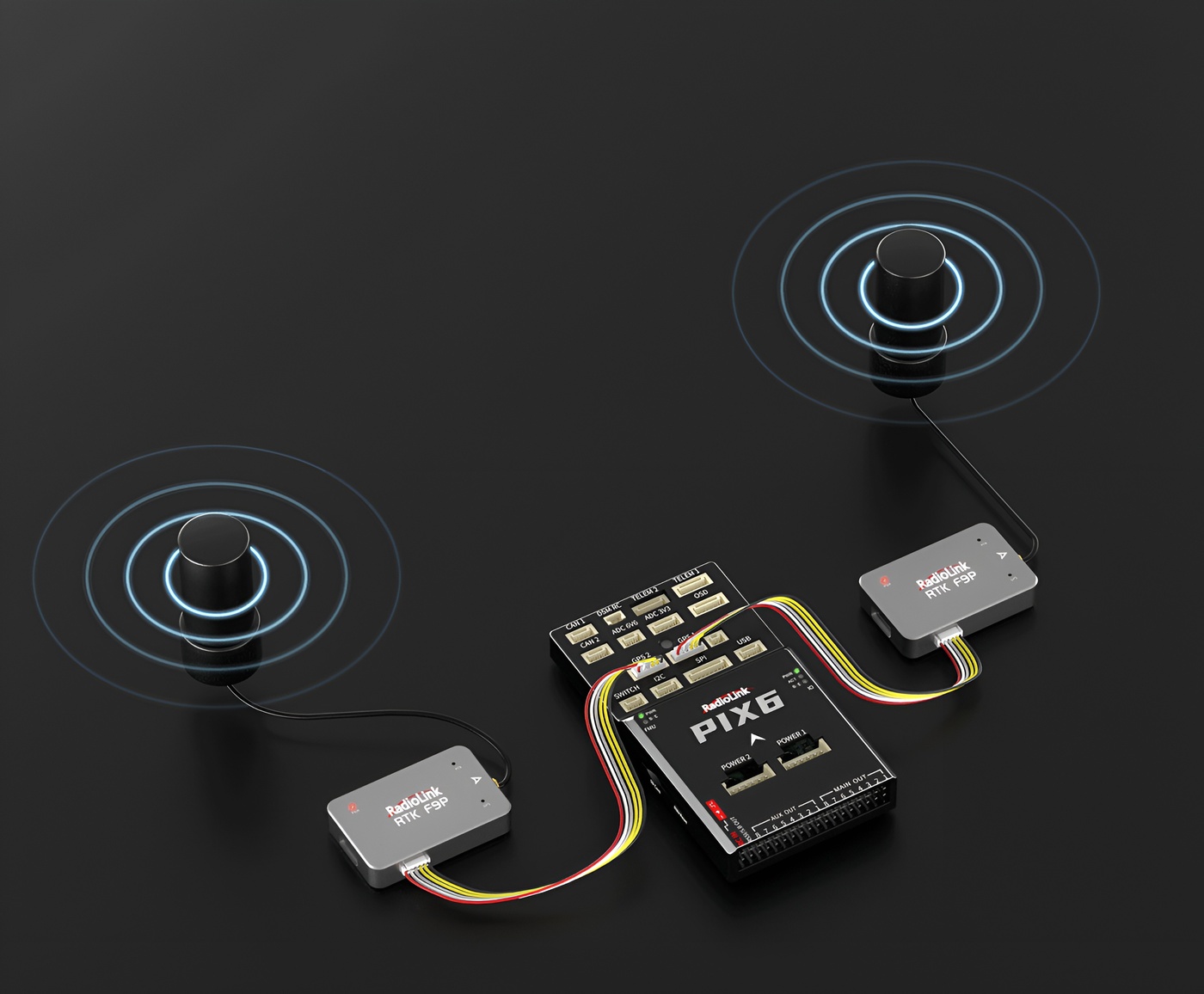

Schneller Wechsel zwischen Basisstation & Rover

• Identisches Hardware‑ und Firmware‑Design • Umschalten durch Laden unterschiedlicher Konfigurationsparameter • USB‑C‑Schnittstellen an beiden Enden, frei vertauschbar

Kostengünstige Komplettlösung

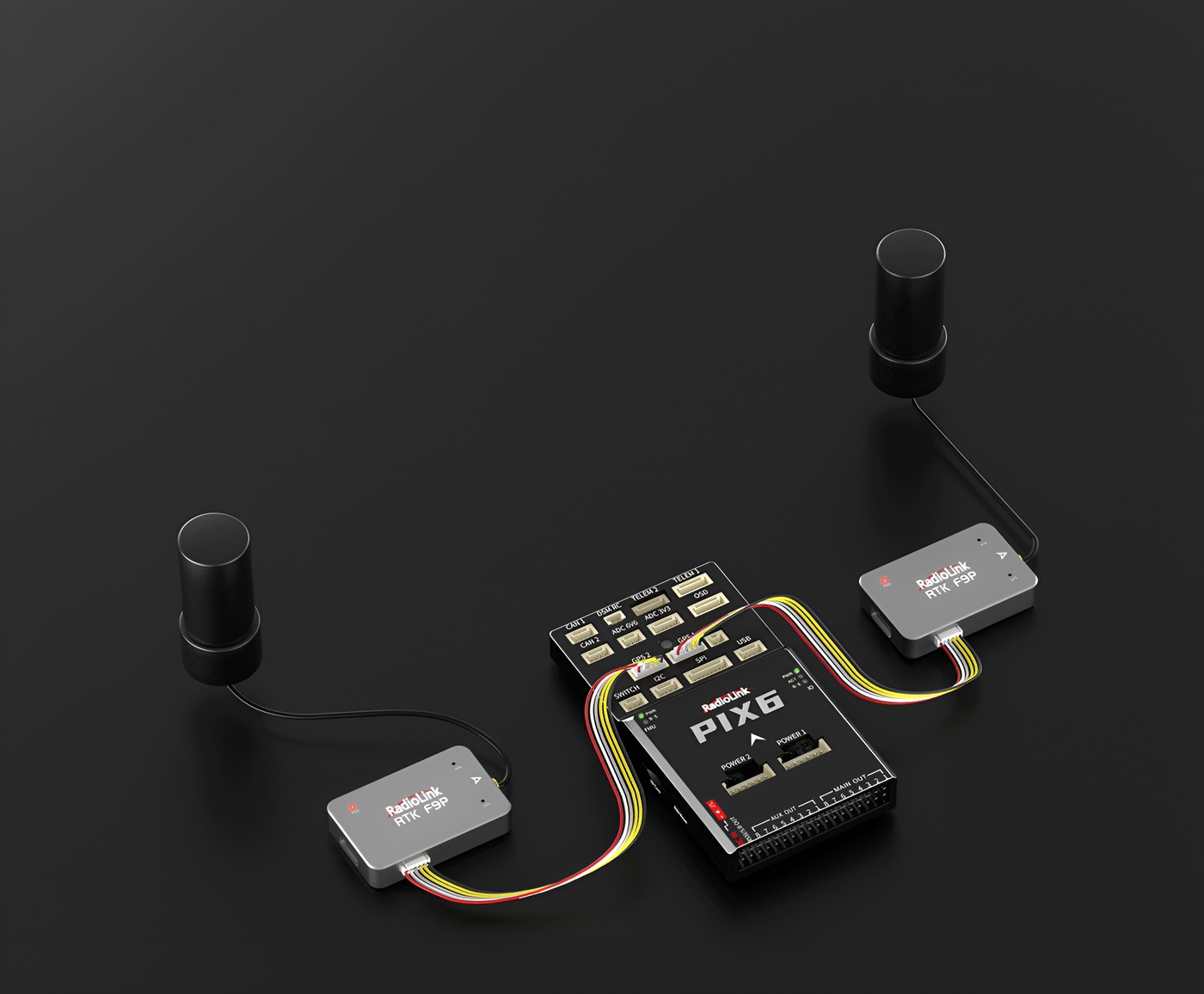

In Kombination mit dem Radiolink RTK‑Kit (RTK F9P + ANT‑B10 + ANT‑M7) ideal für:

• Landwirtschaft & automatische Fahrsteuerung • Vermessung & Kartierung • Inspektion & Überwachung • Express‑ und Lieferdienste • Drohnen‑Navigation & Schwerlastdrohnen

Technische Daten – ANT‑M7

Frequenzbereiche (GNSS)

Unterstützte Systeme: GPS, SBAS, GLONASS, Galileo, BeiDou, QZSS, IRNSS

• L1: 1575,42 ± 1,023 MHz • L5: 1176 ± 10 MHz • L2C: 1227,6 ± 1,023 MHz • B1: 1561,098 ± 2,046 MHz • B2: 1176 ± 10 MHz • B2I: 1207,140 ± 2,046 MHz • G1: 1602 MHz

Antennenparameter

• VSWR: ≤ 1,5 • Impedanz: 50 ± 5 Ω • Wirkungsgrad: ≥ 60 % • Polarisation: RHCP (rechtsdrehend zirkular) • Horizontaler Abstrahlwinkel: 360°

Axial Ratio (AR)

• B2, L5: ≤ 3 dB (±30°), ≤ 2 dB @ Zenit • L1, L2C, B1, B2I: ≤ 3 dB (±30°), ≤ 2 dB @ Zenit

Verstärkung

• L1: max. 2 dBi, Ø –1,3 dBi @ 30° • L2: max. 2 dBi, Ø –0,5 dBi @ 30° • L5: max. 1,5 dBi, Ø –3 dBi @ 30° • B1: max. 2 dBi, Ø –1,7 dBi @ 30° • B2: max. 1,5 dBi, Ø –1 dBi @ 30°

Phasenzentrumsfehler

• ±2 mm

Elektrische Spezifikationen
