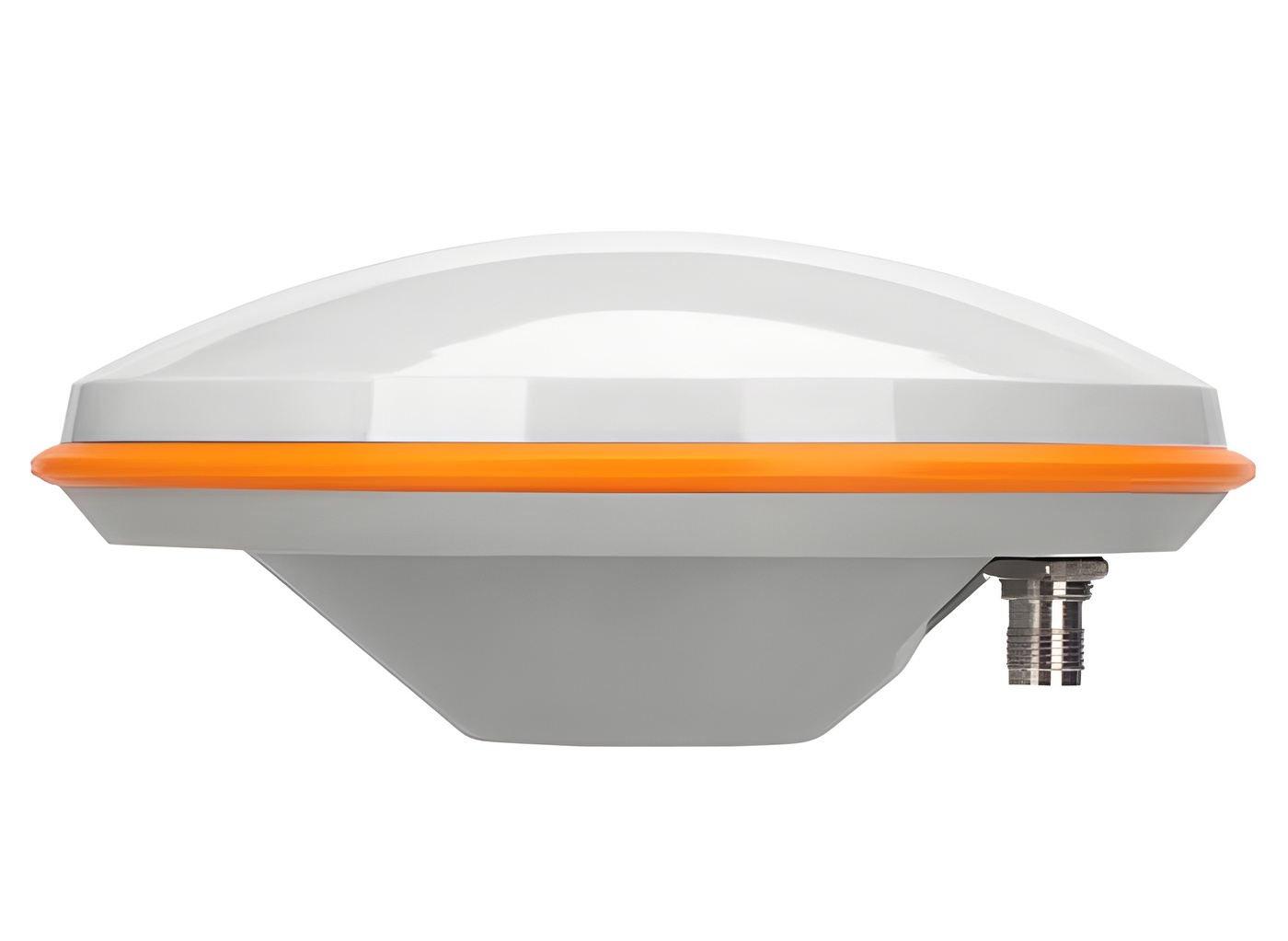

RadioLink ANT-B10 RTK Base Station ANT-B10

Radiolink ANT‑B10 – RTK‑Basisstationsantenne

Die Radiolink ANT‑B10 ist eine hochpräzise RTK‑Basisstationsantenne mit exzellenter Empfangsqualität, geringer Verzögerung und präziser Richtcharakteristik. Das Vier‑Feed‑Acht‑Pin‑Design sorgt für ein niedriges Axialverhältnis, minimale Phasenzentrumabweichung und eine außergewöhnlich stabile Positionsgenauigkeit – ideal für professionelle Anwendungen wie Landwirtschaft, Vermessung, Kartierung, Inspektion oder Logistik.

Hauptmerkmale

• Präzise Richtcharakteristik ohne Drift oder Verschiebung • Multi‑Satelliten‑Empfang (GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS) • Hoher Gewinn bei niedrigen Elevationswinkeln • Sehr gute Nachführfähigkeit für Satelliten in Bodennähe • Hohe Signalqualität & geringe Verzögerung durch Keramikfilter + Delay‑Compensation • Schutz vor Außerband‑Störungen (z. B. 4G/5G‑Masten, Funkgeräte, Hochspannungsleitungen) • Schutz vor In‑Band‑Störungen durch extrem niedrigen Rauschpegel & hochlinearen LNA • Schnelles Umschalten zwischen Basisstation und Rover (identische Firmware) • Kostengünstige RTK‑Lösung für professionelle Anwendungen • Kompatibel mit Radiolink PIX‑Flugsteuerungen & M435 Schwerlastdrohne

Vorteile des Vier‑Feed‑Acht‑Pin‑Designs

• Niedriges Axialverhältnis • Geringer Phasenzentrumsversatz • Hohe Wiederholgenauigkeit • Stabile Richtwirkung ohne Verschiebung während des Betriebs

Multi‑Satelliten‑Empfang

Die Antenne bietet hohen Gewinn bei niedrigen Elevationswinkeln und starke Nachführfähigkeit. So stehen dem System jederzeit genügend Satelliten zur Verfügung – selbst bei schwierigen Umgebungen.

Hohe Signalqualität & geringe Verzögerung

• Keramikfilter + Zeitverzögerungskompensation • Präzise Messzeiten • Verbesserte Positionsgenauigkeit

Schutz vor Außerband‑Störungen

• Front‑Keramikfilter • Zweistufiges Keramikfilter‑Design • Hohe Unterdrückung von Störsignalen außerhalb des Frequenzbands • Keine Beeinträchtigung durch Funkgeräte, 4G/5G‑Masten, Hochspannungsleitungen usw.

Schutz vor In‑Band‑Störungen

• Extrem niedrige Rauschzahl • Hochlinearer LNA • Großer Dynamikbereich • Sehr widerstandsfähig gegen Gleichfrequenzstörungen

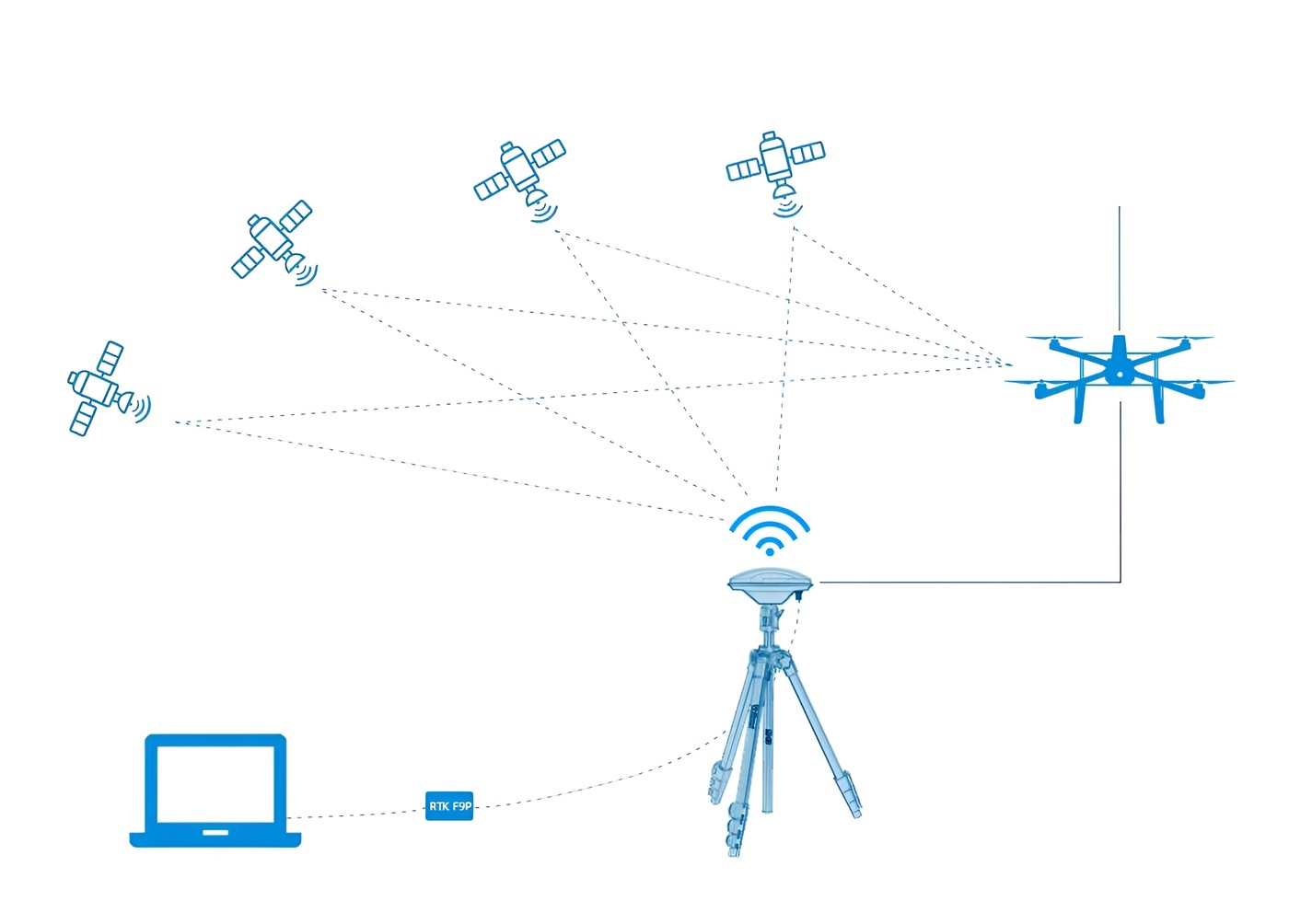

Schnelles Umschalten zwischen Basisstation & Rover

• Identisches Hardware‑ und Firmware‑Design • Umschalten durch Laden unterschiedlicher Konfigurationsparameter • USB‑C‑Schnittstellen an beiden Enden, frei vertauschbar

Kostengünstige Komplettlösung

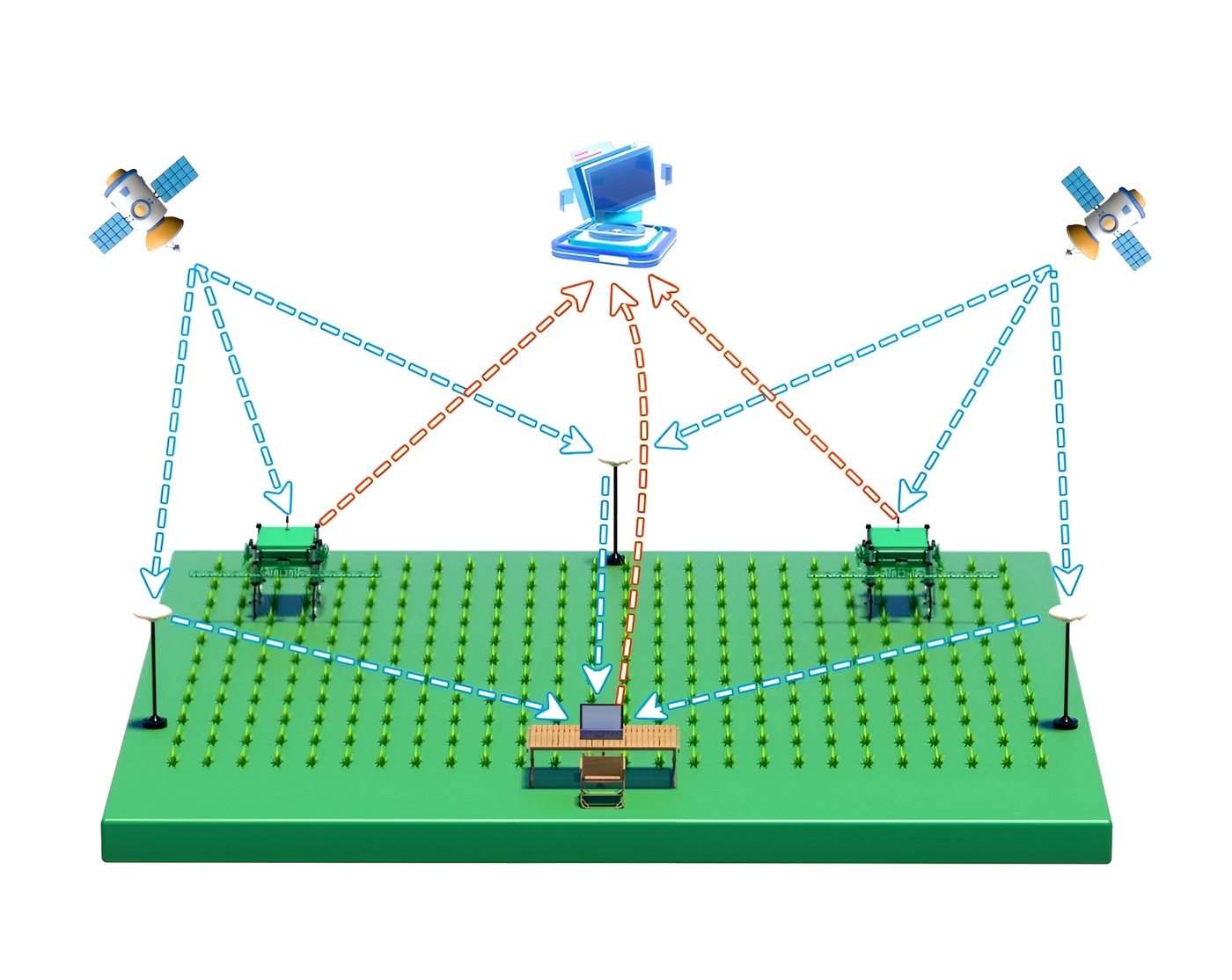

In Kombination mit dem Radiolink RTK‑Kit (RTK F9P + ANT‑B10 + ANT‑M7) ideal für:

• Landwirtschaft & automatische Fahrsteuerung • Vermessung & Kartierung • Inspektion & Überwachung • Express‑ und Lieferdienste • Drohnen‑Navigation & Schwerlastdrohnen

Technische Daten

Frequenzbereiche (GNSS)

Unterstützte Systeme: GPS, SBAS, GLONASS, Galileo, BeiDou, QZSS, IRNSS

• L5: 1176 MHz • B2: 1207 MHz • L2: 1227 MHz • G2: 1246 MHz • B3: 1268 MHz • E6: 1278 MHz • B1: 1561 MHz • L1: 1575 MHz • G1: 1602 MHz

Verstärkung & Axial Ratio (AR)

Bereich 1176–1278 MHz: • Verstärkung: ±3 bis ±5 dB • AR: ±1,3 bis ±1,5

Bereich 1560–1610 MHz: • Verstärkung: ±4 bis ±5 dB • AR: ±1,4 bis ±1,5

Weitere Antennenparameter

• VSWR: ±1,5 • Phasenzentrumsfehler: ±2 mm • Polarisation: RHCP (rechtsdrehend zirkular) • Impedanz: 50 Ω

Elektrische Spezifikationen

• LNA‑Verstärkung: 38 dB ± 3 • Rauschzahl: ≤ 1,9 (mit Vorfilter) • VSWR: ≤ 2 • Gruppenverzögerung: ≤ 10 ns • Ausgangsimpedanz: 50 Ω • Unterdrückung außerhalb des Bandes: ≥ 40 dB • 1‑dB‑Kompressionspunkt: ≥ 25 dBm • Betriebsstrom: ≤ 55 mA • Betriebsspannung: 2,8–18 V • Antistatikschutz: ±1 kV • Blitzschutz: 3 kV nach IEC 61000‑4‑5

Konstruktionsmerkmale

• Anschluss: SMA • Größe: Ø 28 mm × 59 mm • Gewicht: 368,7 g

Betriebsumgebung

• Betriebstemperatur: –40 °C bis +85 °C • Lagertemperatur: –40 °C bis +95 °C • Schutzklasse: IP67
